《2025年新课程问题解决导学方案九年级物理全一册人教版》

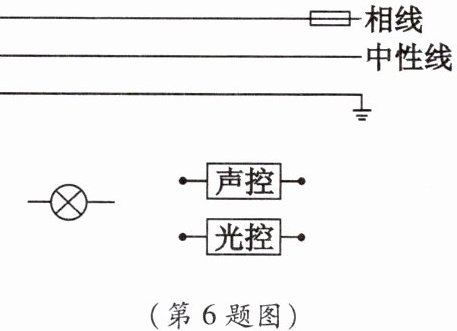

6. 小明在某小区居住,为了晚上出行方便,他想利用光控开关和声控开关设计一种“聪明”的灯：晚上有人走动发出声音时,灯亮；白天无论发出多大的声音,灯也不会亮。请你根据要求将图中的器材连接成符合要求的电路。(光控开关在天黑时自动闭合,天亮时自动断开；声控开关在有人走动发出声音时闭合,闭合后经过一两分钟便自动断开)

答案：
见答图。

7. 小明家的台灯电路图如图所示。晚上小明学习时台灯突然熄灭,于是小明拿来测电笔,闭合开关后,分别在图中 P、M、N、Q 四个位置进行测量,测电笔均能发光。则电路故障可能是 (D)


A.保险丝烧断了
B.M 点与 N 点之间断路
C.N 点与 Q 点之间断路
D.Q 点与中性线之间断路

答案： D

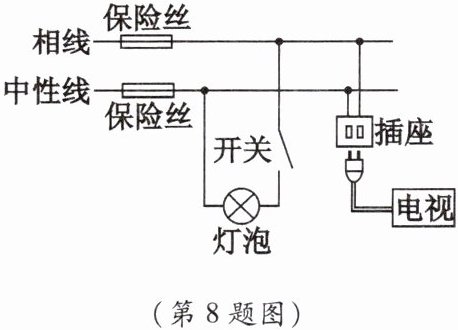

8. 如图所示的家庭电路中,将插头插入插座,打开电视,电视不工作；闭合开关,灯泡不亮；保持开关闭合,拔出插头,将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障,则故障可能是 (A)

A.中性线上保险丝烧断
B.相线上保险丝烧断
C.灯丝烧断
D.插座与中性线间断路

答案： A

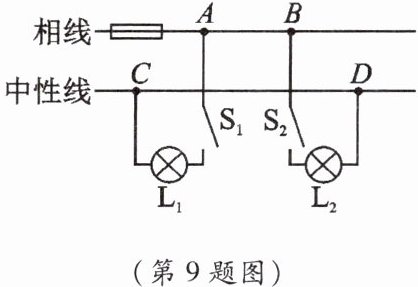

9. 如图所示是家庭电路中的某一部分,电工师傅按下面的顺序进行检测：①闭合开关 $ S_{1} $,灯 $ L_{1} $ 亮；②断开开关 $ S_{1} $,闭合开关 $ S_{2} $,灯 $ L_{2} $ 不亮；③再用测电笔测试 A、B、C、D 四个接线点,发现只有在 C 点氖管不发光。若电路中只有一处故障,则是 (C)

A.灯 $ L_{2} $ 短路
B.灯 $ L_{2} $ 所在支路断路
C.C、D 两点间断路
D.C 点左侧的中性线断路

答案： C

10. 小华将电炉的插头刚插入家里的插座,只见火花一闪,“叭”的一声从插座里冒出黑烟,屋里亮着的电灯和开着的电视都不工作了。这一现象产生的原因和后果分别是 (D)
A.插座短路,电灯被烧坏
B.电炉的插头短路,电视被烧坏
C.插座短路,保险丝被烧断
D.电炉的插头短路,保险丝被烧断

答案： D
