《2025年新课程问题解决导学方案九年级物理全一册人教版》

一、串联和并联
1. 串联
(1)定义：将两个小灯泡依次相连,然后接到电路中。我们说这两个小灯泡是串联的。
(2)特点：开关控制所有用电器,开关位置的改变并不影响它对用电器的控制作用。
2. 并联
(1)定义：将两个小灯泡的两端分别连在一起,然后接到电路中。我们说这两个小灯泡是并联的。并联电路中两个用电器共用的那部分电路叫干路,单独使用的那部分电路叫支路。
(2)特点：干路开关可以控制所有用电器,支路开关只能控制其所在支路的用电器。

答案： 1.
(1)依次相连
(2)所有　并不影响 2.
(1)连在一起　干路　支路
(2)干路　支路

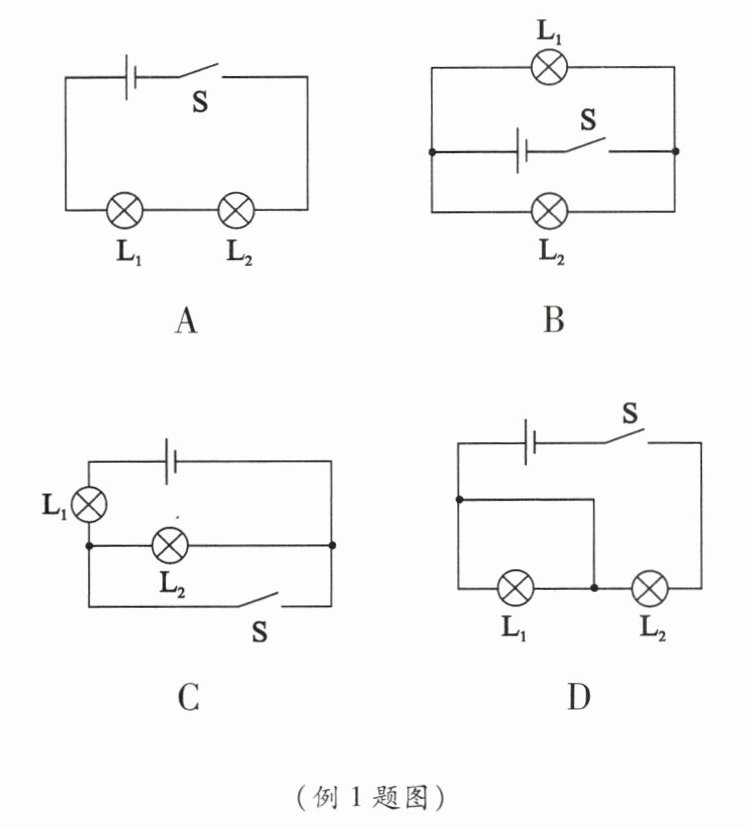

例1 如图所示,当开关S闭合时,灯泡$L_1、$$L_2$组成的电路为并联电路的是(B)

答案： 答案：B
解析：图A电路只有一条路径,是串联电路；图B中开关闭合时,电流有两条路径,分别经过这两个灯泡,是并联电路；图C中电流不通过灯$L_2；$图D中电流不通过灯$L_1。$
关键提示
(1)串联电路中,电流从电源正极出发,经过用电器流向负极,只有一条路径。
(2)并联电路中,电流从电源正极出发,经过用电器流向负极,至少有两条路径。
(3)要注意电路当中是否发生短路现象。

例2 下面是小强对身边的一些电路连接进行观察分析得出的判断,其中错误的是(B)
A.厨房中的抽油烟机里装有照明灯和电动机,它们有时同时工作,有时只有电动机单独工作,它们是并联的
B.马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.楼道中的电灯是由声控开关和光控开关共同控制的,只有在光线暗并且有声音时才能亮,所以声控开关、光控开关及灯是串联的
D.一般家庭中都要安装几盏照明灯和其他用电器,使用时互不影响,它们是并联的

答案： 答案：B
解析：厨房的抽油烟机中的照明灯和电动机既可以单独工作,又互不影响,因此它们的连接方式为并联；路灯是用来为行人照明的,当其中一个灯泡不亮时,其他灯泡仍可以正常工作,每个灯泡既可以单独工作,又互不影响,因此路灯是并联的；只有当光控开关和声控开关都闭合时,楼道灯才能亮,故这两个开关与楼道灯串联；家庭电路中各用电器既可以单独工作,又互不影响,因此家庭电路中的用电器是并联的。
解题技巧
(1)串联电路中各用电器互相影响,并联电路中各用电器既可以单独工作又互不影响。
(2)根据家庭电路中各用电器既可以单独工作又互不影响的特点分析不同电路的连接方式。
