《2025年新课程问题解决导学方案九年级物理全一册人教版》

一、电磁铁
1. 定义：内部插有铁芯的通电螺线管。
2. 原理：电流的磁效应。
3. 探究影响电磁铁磁性强弱的因素实验(如图所示)：
(1) 电磁铁磁性强弱的影响因素：线圈匝数的多少、电流的大小。

(2) 实验中用到的方法：
①转换法：电磁铁的磁性强弱无法直接观察,是通过吸引大头针的多少来反映的；
②控制变量法：电磁铁的磁性和多个因素有关,在探究中要采用控制变量法。当电流大小一定时,电磁铁的线圈匝数越多,磁性越强；当线圈匝数一定时,通过电磁铁的电流越大,磁性越强。
4. 优点：(1) 磁性的有无可由通断电来控制；(2) 磁性的强弱可由电流的大小来控制；(3) 磁极可由电流方向来控制。
5. 应用：电磁起重机、电磁选矿机、电铃、电磁继电器、全自动洗衣机的进水及排水阀门、卫生间里感应式冲水器的阀门、磁悬浮列车等。

答案： 1. 铁芯
2. 电流的磁效应
3.
(1)线圈匝数的多少 电流的大小
(2)①吸引大头针的多少 ②强 强
4.
(1)通断电
(2)电流的大小
(3)电流方向

二、电磁继电器
1. 电磁继电器是利用低电压、弱电流电路的通断来间接地控制高电压、强电流电路通断的装置。
2. 实质：电磁继电器就是利用电磁铁来控制工作电路的一种开关。
3. 电磁继电器的构成：由电磁铁、衔铁、弹簧、触点(静触点和动触点)等组成。电磁继电器工作时的电路是由低压控制电路和高压工作电路两部分构成,低压控制电路是由电磁铁、低压电源和开关组成；高压工作电路由机器(电动机等)、高压电源、电磁继电器的触点部分组成。

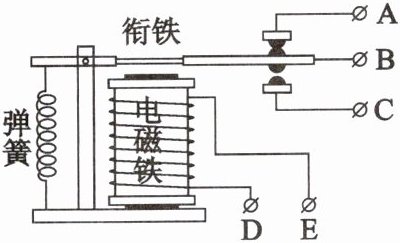

4. 工作原理：如图所示,当较低的电压加在接线柱D、E两端,较小的电流流过线圈时,电磁铁把衔铁吸下,使B、C两个接线柱所连的触点接通,较大的电流就可以通过B、C带动机器工作；当线圈断电后,电磁铁磁性消失,衔铁在弹簧的作用下被释放,动触点B与静触点A接触。

5. 作用：
(1) 实现远距离操作；(2) 利用低电压、弱电流来控制高电压、强电流；(3) 实现自动控制。

答案： 1. 高电压 强电流
2. 开关
