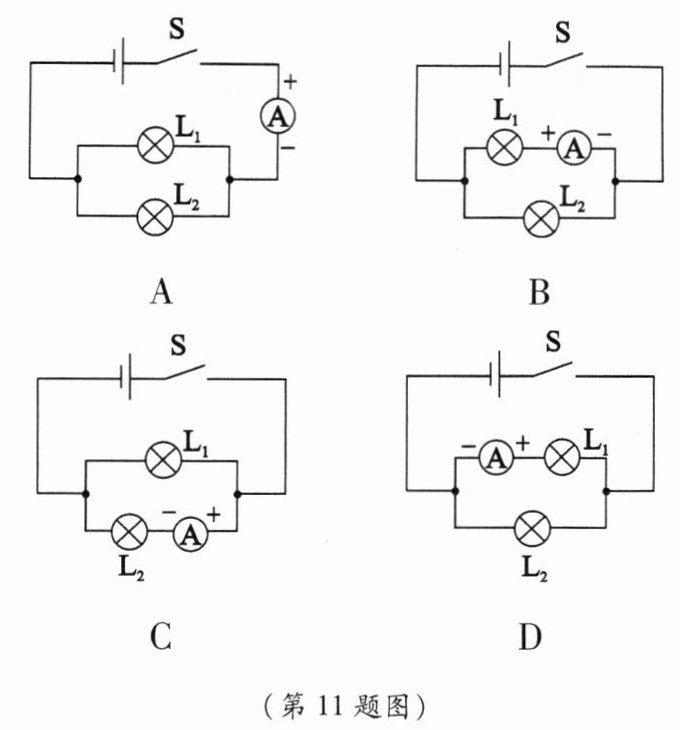

11. 下列电路中能正确测量通过灯$L_2$电流的电路是(C)

答案： C

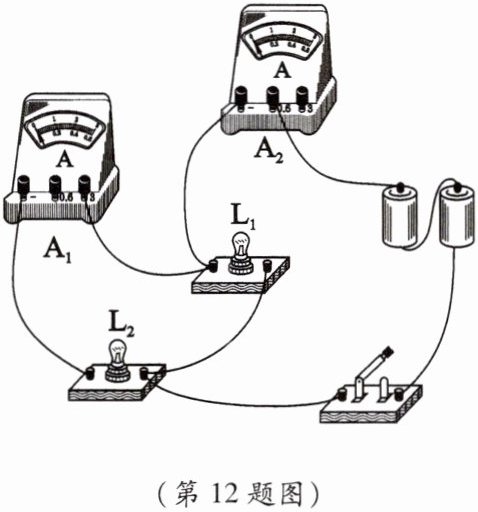

12. 关于如图所示的电路有以下判断：①$L_1和L_2$两灯泡串联；②$L_1和L_2$两灯泡并联；③电流表$A_1测通过灯泡L_1$的电流；④电流表$A_2$测电路中的总电流,其中正确的有(D)

A.①③
B.①④
C.②③
D.②④

答案： D

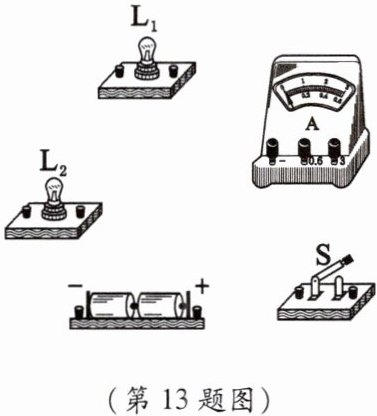

13. 请在图中用笔画线代替导线,按要求连接实物电路。

要求：
(1)开关同时控制两个小灯泡；
(2)小灯泡$L_1$、$L_2$并联；
(3)电流表测量通过两个小灯泡的总电流(该电流约为$0.5A$)；
(4)所画导线不能交叉。

答案：
见答图。

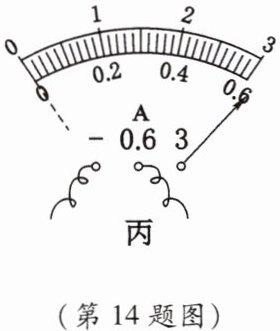

14. 如图所示,甲、乙、丙三位同学在做“用电流表测量电流”的分组实验,闭合开关前,他们的电流表指针均指在零刻度线处,当闭合开关试触时,发现电流表的指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上。



(1)出现甲同学的问题的原因：电流表的正、负接线柱接反。
(2)出现乙同学的问题的原因：电流表测量范围太大。
(3)出现丙同学的问题的原因：电流表测量范围太小。

答案：
(1)正、负接线柱接反
(2)测量范围太大
(3)测量范围太小
