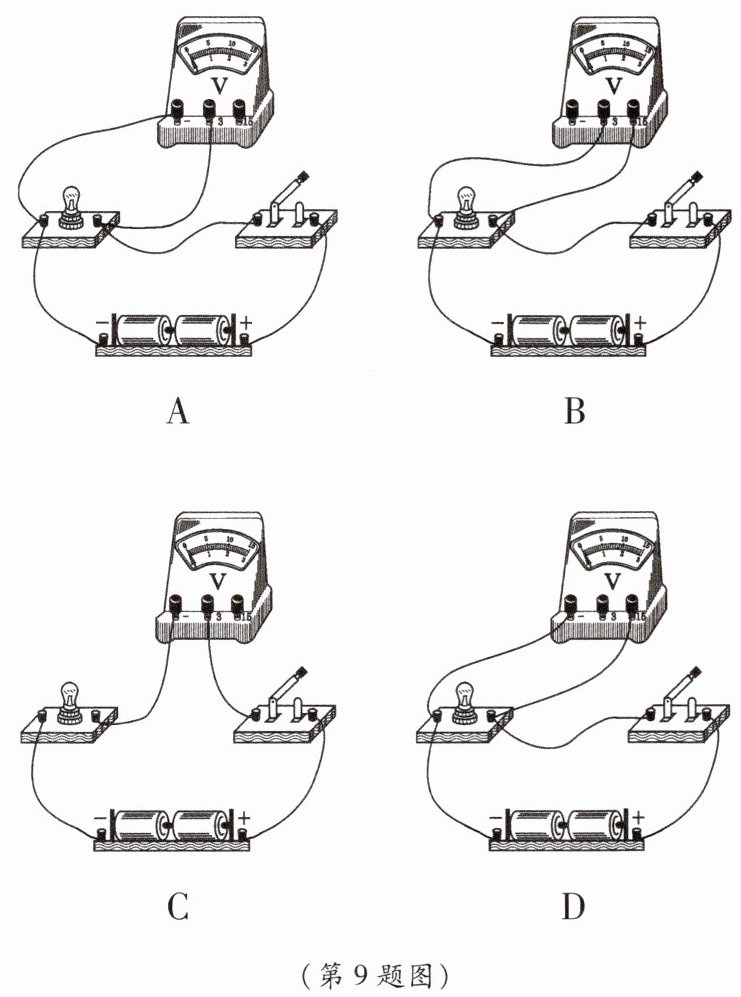

9. 如图所示是用电压表测量灯泡两端电压的电路,其中电压表使用正确的是(A)

答案： A

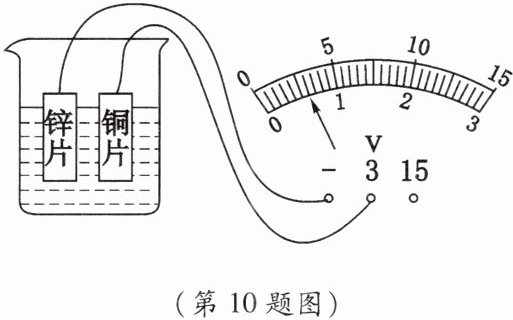

10. 铜片和锌片放入装有盐水的烧杯中,就成了一个自制电池,用导线将电压表与铜片、锌片相连,就可以测量这个自制电池的电压,如图所示。下列说法正确的是(D)

A.锌片是电池的正极
B.这个电池的电压为6 V
C.这个电池的电压为3 V
D.这个电池的电压为0.6 V

答案： D

11. 用电压表测量电压时,若不能估计被测电压的范围,应该先用电压表的大测量范围进行试触。某次实验中,所用电压表如图所示,关于试触后的操作,下列说法正确的是(C)

A.若示数小于3 V,则必须换用另一个测量范围更小的电压表
B.若示数在3 V与15 V之间,则需调换接线柱重新试触
C.若示数大于15 V,则必须换用另一个测量范围更大的电压表
D.若示数大于15 V,则需调换接线柱重新试触

答案： C

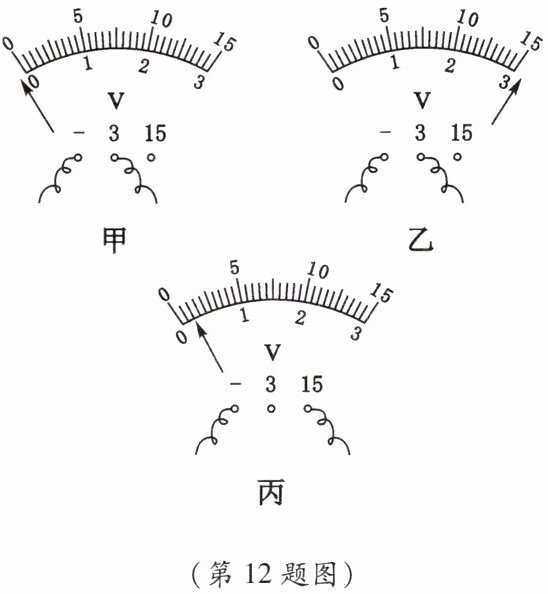

12. 在“练习使用电压表”的实验中,大梦收集了各实验小组出现的指针偏转的几种情况,如图所示,请你分别写出出现这种情况的原因。

图甲：电压表的“+”“-”接线柱接反了；
图乙：电压表的测量范围选择过小；
图丙：电压表的测量范围选择过大。

答案： 电压表的“+”“-”接线柱接反了 电压表的测量范围选择过小 电压表的测量范围选择过大
