10. 如图所示,电源电压为3V且保持不变,闭合开关,电压表示数为2V,则以下说法正确的是(C)

A.灯$L_{1}$两端的电压为1V
B.灯$L_{2}$两端的电压为2V
C.灯$L_{1}$两端的电压为2V
D.电源与灯$L_{2}$两端的电压之和为2V

答案： C

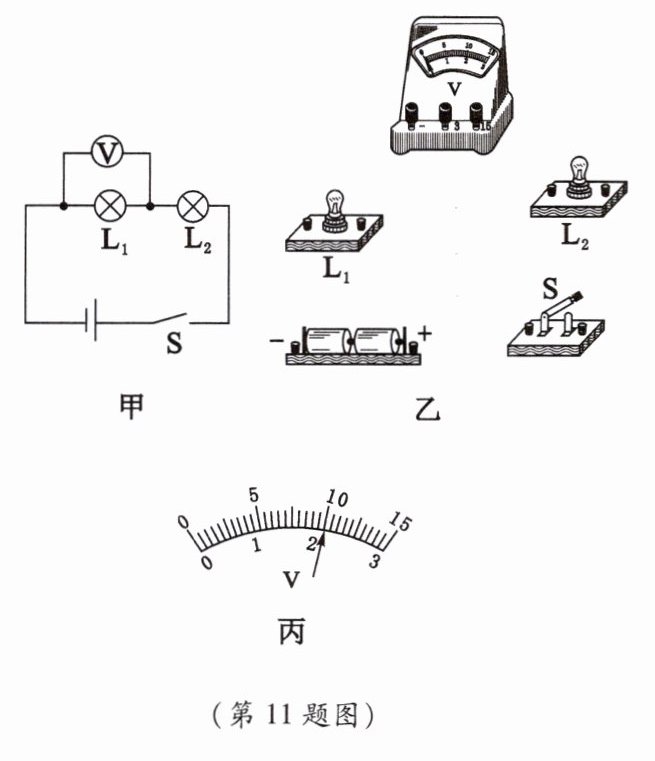

11. 小梦和大梦在做“探究串联电路中用电器两端的电压与电源两端电压的关系”的实验。
(1)请根据图甲的电路图,用笔画线代替导线,在图乙中画出正确的接线。

(2)实验过程中,电压表$V$的示数如图丙所示,是____V。

答案：

(1)见答图。
(2)2

12. 小明在成长笔记中记录了如下错题,请你帮助他找出错误之处、分析错因并写出正确的解答过程。

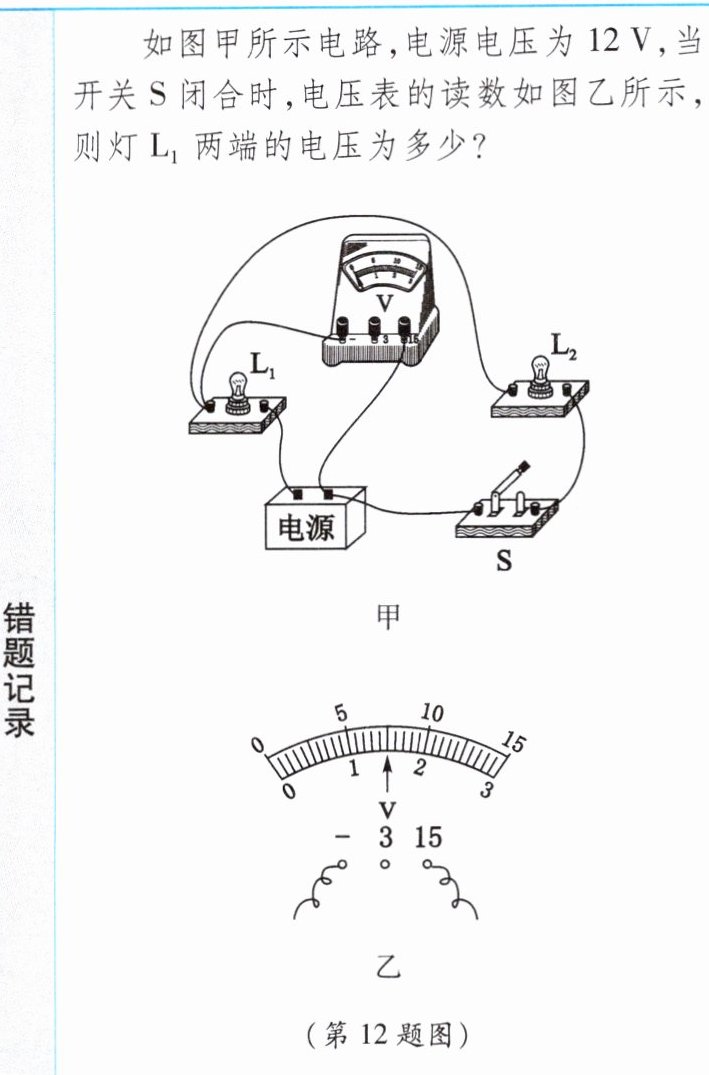

| 错题记录 | 如图甲所示电路,电源电压为12V,当开关$S$闭合时,电压表的读数如图乙所示,则灯$L_{1}$两端的电压为多少？

解：根据电压表读数可知,灯$L_{2}$两端的电压为1.5V,根据串联电路电压规律可知灯$L_{1}两端的电压为U_{1}= U-U_{2}= 12V-1.5V= 10.5V$。 |
| 错题改正 | 错误之处：电压表读数错误；错因分析：错将大测量范围读成了小测量范围；正确解答：根据电压表读数可知，灯L₂两端的电压为7.5V，根据串联电路电压规律可知灯L₁两端的电压U₁=U - U₂=12V - 7.5V = 4.5V。 |

答案： 错误之处:电压表读数错误 错因分析:错将大测量范围读成了小测量范围 正确解答:根据电压表读数可知，灯L₂两端的电压为7.5V，根据串联电路电压规律可知灯L₁两端的电压U₁=U - U₂=12V - 7.5V = 4.5V
