《2025年新课程问题解决导学方案九年级物理全一册人教版》

6. 如图所示是大梦在“测量小灯泡的电阻”的实验中设计的电路图(假设小灯泡电阻不随温度变化),当大梦调节滑动变阻器之后,电流表、电压表的读数分别为 $ I_1 $、$ U_1 $,在表格中记录数据后,下一步应该做的是(C)

A.整理器材,分析数据,得出结论
B.换一个小灯泡,再读出一组数据
C.移动滑片,多读几组数据
D.更换电压表和电流表测量范围,继续读数

答案： C

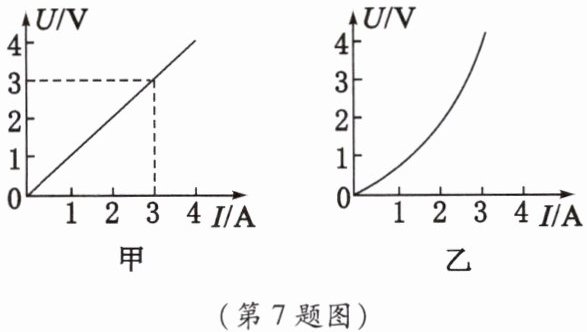

7. 在“伏安法测电阻”的实验中,小雪和晓彤分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了 $ U-I $ 图像,如图甲、乙所示。对于图像的分析,下列说法错误的是(D)

A.由图甲可知,定值电阻的阻值为 $ 1\Omega $
B.由图甲可知,电阻不随其两端的电压和通过电阻的电流而改变
C.由图乙及实验现象可知,小灯泡的电阻随灯丝温度的增加而增大
D.为了减小误差,应该用多次测量的方法计算小灯泡的电阻

答案： D

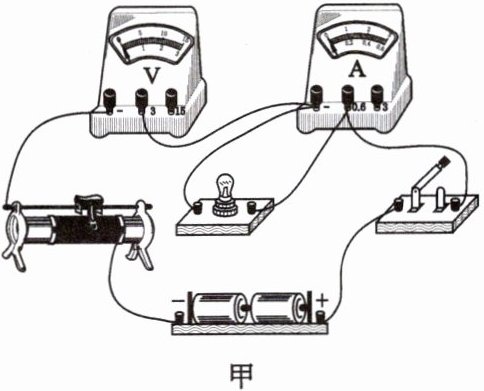

8. 如图甲所示是一实验小组在“测量小灯泡的电阻”的实验中连接的一个实物图,所用的小灯泡标有“$ 2.5 V $”。
(1)图甲中有一根导线连接错误,请在错误的导线上画“×”,并用笔画线代替导线正确连接电路。

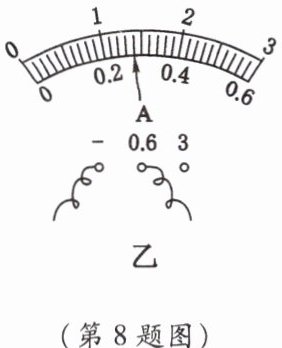

(2)检查电路无误后,闭合开关,移动滑片,使电压表示数为 $ 2.5 V $,电流表示数如图乙所示,小灯泡正常发光,此时灯丝的电阻为______$\Omega$。向______(填“左”或“右”)移动滑动变阻器的滑片,灯泡两端的电压逐渐下降,灯丝温度也不断降低,测量数据见下表。

|序号|1|2|3|4|5|6|

|发光情况|明亮|较亮|不很亮|较暗|微光|熄灭|
|电压 $ U/V $|2.5|2.1|1.7|1.3|0.9|0.5|
|电流 $ I/A $|0.26|0.24|0.21|0.19|0.16| |
|电阻 $ R/\Omega $|8.1|7.1|6.2|4.7|3.1| |
(3)对比不同电压下小灯泡的阻值,把你的发现写成概括性的一句话：______。

答案：

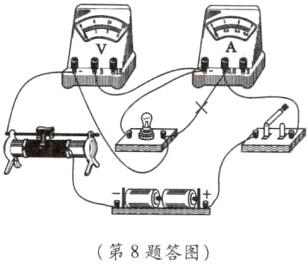

(1)见答图。
(2)8.9　左
(3)灯丝温度越高，灯丝电阻越大
