《2025年新课程问题解决导学方案九年级物理全一册人教版》

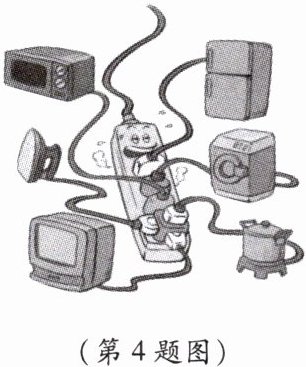

4. 如图所示的家庭电路中,如果在一个插线板上同时使用的用电器过多,可能会引发火灾。请你用所学过的电学知识来解释原因。

答案： 插线板中同时使用的用电器过多,会造成电路总功率过大,由于家庭电路中电压一定,根据公式$I=\frac{P}{U}$,可知干路电流会过大。根据焦耳定律$Q=I^{2}Rt$,可知当电流越大时,相同时间内干路导线产生的热量越多,使导线温度急剧升高,容易引起火灾。

知识点2 短路
5. 家庭电路中,下列哪种情况会引起电流过大(A)
A.电路发生短路
B.关闭空调
C.停电
D.打开冰箱门

答案： A

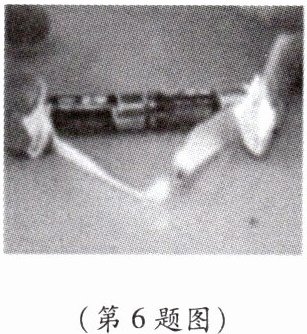

6. 如图所示,某同学将一张细条状铝箔纸的两端分别压在干电池的正、负极上,发现铝箔纸发热并燃烧。关于该实验的下列分析正确的是(B)

A.实验时电路中没有电流
B.该实验能说明短路带来的危害
C.该实验能说明断路带来的危害
D.用普通纸代替铝箔纸也能燃烧

答案： B

7. 用电器电源线的绝缘层老化容易引发线路火灾,其原因可能是电路短路造成的。请你用所学物理知识解释电路短路会引发线路火灾的原因。

答案： 短路时,相线与中性线直接接触,由于导线的电阻很小,电源电压不变,根据欧姆定律可知电路中的电流非常大。根据$Q=I^{2}Rt$,可知在电阻和通电时间一定时,导线中的电流越大,产生的电热越多,使得导线的温度急剧升高,很容易造成火灾。

知识点3 触电事故

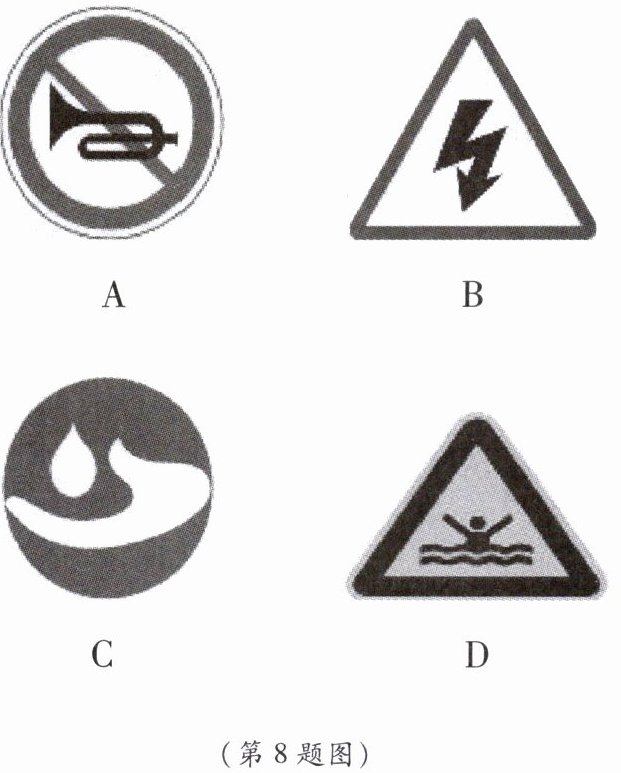

8. 下列标识中用来提示“小心触电”的是(B)

答案： B

9. 大量事实表明,不高于 36 V 的电压才是安全电压。当因出汗或其他因素导致双手潮湿时,人若接触较高的电压,发生危险的可能性变大(填“变大”或“变小”),这是因为此时人体的电阻明显变小(填“变大”或“变小”)。

答案： 变大 变小

10. 家庭电路中的触电事故,都是由于人体直接或间接接触相线引起的。万一发生触电事故,应首先切断电源,不能直接去碰触电的人,否则施救者也会触电。

答案： 相线 切断电源
