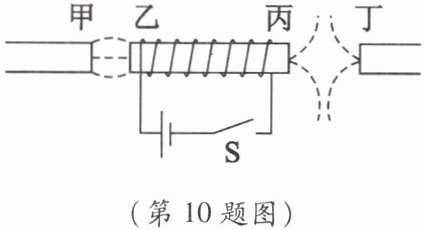

10. 条形磁体和通电螺线管如图放置,虚线表示磁感线,磁极甲、乙、丙、丁的极性依次是(A)

A.S、N、S、S
B.N、N、S、N
C.S、S、N、N
D.N、S、N、N

答案： A

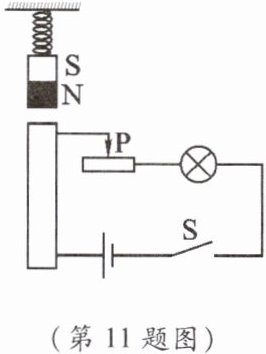

11. 如图所示,螺线管正上方用弹簧挂着一根条形磁体,当开关S闭合后,滑片P从右端向左端滑动过程中,弹簧长度变长。画出符合上述要求的螺线管的绕线。

答案：
见答图。

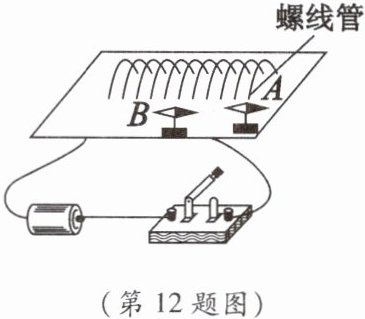

12. 如图所示,在“探究通电螺线管外部磁场方向”的实验中：
(1)小磁针的作用是检验磁场的存在并显示该点磁场的方向。
(2)在螺线管外部A、B两处放置小磁针,闭合开关,发现A处小磁针发生偏转,而B处小磁针不偏转,试说明B处小磁针不偏转的可能原因：B处小磁针N极的指向与该处磁场方向相同。
(3)将电池的正、负极对调,重复上述实验,是为了探究通电螺线管外部磁场的方向与电流方向的关系。
(4)观察实验现象后,应立即断开开关,是为了保护电路，防止螺线管温度过高。

答案：
(1)检验磁场的存在并显示该点磁场的方向
(2)B处小磁针N极的指向与该处磁场方向相同
(3)电流
(4)保护电路，防止螺线管温度过高

13. 如图所示,从一个不能打开的盒子(内有电池组等电路元件)上的两个小孔中伸出一条细软的长导线,请你在不断开该导线的情况下,设计一个方案判断该导线中是否有电流。
(1)你准备利用电流的磁效应进行实验。
(2)你还需补充的器材是一个能在水平面上自由转动的小磁针。
(3)写出主要的实验步骤或判断方法：将这条导线平行小磁针放在小磁针上方，如果小磁针转动，说明导线中有电流；如果小磁针不转动，说明导线中没有电流。

答案：
(1)磁
(2)一个能在水平面上自由转动的小磁针
(3)将这条导线平行小磁针放在小磁针上方，如果小磁针转动，说明导线中有电流；如果小磁针不转动，说明导线中没有电流
