《2025年新课程问题解决导学方案九年级物理全一册人教版》

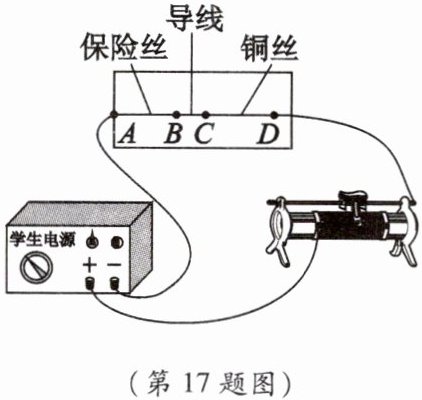

17. 长短、粗细均相同的保险丝和铜丝,分别接到线路板上A、B间和C、D间,如图所示,移动滑动变阻器的滑片,发现保险丝熔断而铜丝完好。下列说法错误的是(B)

A.保险丝的电阻比铜丝的大
B.通过保险丝的电流比铜丝的大
C.电流通过保险丝产生的热量比铜丝的多
D.为了用电安全,禁止用铜丝代替保险丝

答案： B

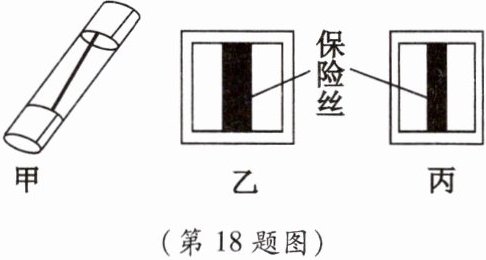

18. 为了防止电流过大将用电器核心部件烧毁,很多用电器都装有保险管,如图甲所示。乙、丙两图分别是两个保险管的截面图,若两管内保险丝的材料相同,长度相同,粗细不同,则两图中丙保险丝的电阻大；当乙、丙两保险管通过相同的电流时,____丙保险丝的热功率大,____丙保险丝更容易熔断。(填“乙”或“丙”)

答案： 丙 丙 丙

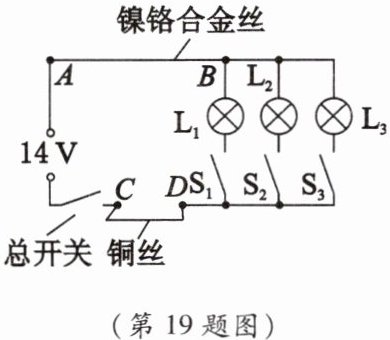

19. 如图所示的实验装置是保险丝作用演示器,它是一个由三盏灯组成的并联电路,电源电压保持不变。在实验过程中,如果将C、D两点间接入的保险丝更换为铜丝,干路总开关闭合,当三盏灯全部接入电路一段时间后,接在A、B两点间的镍铬合金丝的绝缘外皮就会燃烧起来。请你利用所学知识回答：

(1)在家庭电路中,铜丝____(填“可以”或“不可以”)替代保险丝,保护电路。
(2)简要分析镍铬合金丝的外皮燃烧的原因。
(1)不可以
(2)根据公式$I=\frac{P}{U}$,因为$U$不变,当三盏灯全部接入电路时,$P$增大,所以$I$增大,根据焦耳定律$Q=I^{2}Rt$,电阻和通电时间一定时,通过镍铬合金丝的电流越大,产生的热量越多,镍铬合金丝的外皮温度升高而燃烧。

答案：
(1)不可以
(2)根据公式$I=\frac{P}{U}$,因为$U$不变,当三盏灯全部接入电路时,$P$增大,所以$I$增大,根据焦耳定律$Q=I^{2}Rt$,电阻和通电时间一定时,通过镍铬合金丝的电流越大,产生的热量越多,镍铬合金丝的外皮温度升高而燃烧。

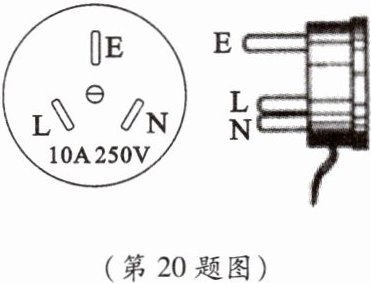

20. 小文学习了家庭电路的知识后,在生活中更加注意观察用电器。
(1)如图所示,他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10A 250V”,其中的“10A”表示什么意思？
(2)小文仔细观察三只插脚,又有了新的发现：标有“E”的插脚比其他两脚稍长一些。他又查看了其他用电器的三脚插头,也是这种情况。它比其他两脚稍长一些有什么好处？

答案：
(1)“10A”表示允许通过的最大电流为10A
(2)标有“E”的插脚接保护线,它比其他两脚稍长一些,这样插插头时能使用电器的金属外壳先接地,拔插头时能使金属外壳后离开保护线,即使用电器因绝缘不好漏电,也会使电流通过导线导入大地,人就不会触电。
