《2025年新课程问题解决导学方案九年级物理全一册人教版》

5. 如图所示,闭合开关$S$后,灯$L_{1}和灯L_{2}$是串联的,电压表测量的是灯$L_{2}$两端的电压。若电源电压为6V,电压表示数为2.5V,则灯$L_{1}$两端的电压是3.5V,灯$L_{2}$两端的电压是2.5V。

答案： 串 灯L₂ 3.5 2.5

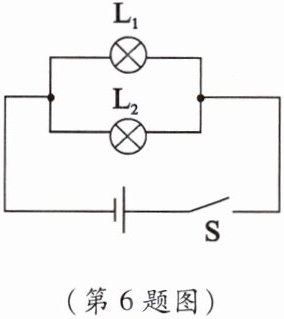

6. 某探究小组按照正确的操作要求做了“探究并联电路电压规律”的实验,电路图及实验数据记录表格如下,你认为以下观点最合理的是(D)

| 实验组号 | 电源电压$U/$V | 灯$L_{1}两端的电压U_{1}/$V | 灯$L_{2}两端的电压U_{2}/$V |

| 第一组 | 6 | 5.5 | 5.5 |
| 第二组 | 2.8 | 2.4 | 2.4 |
| 第三组 | 4.5 | 4.5 | 4.5 |
A.小衡认为实验数据是错误的,他认为将表中灯$L_{1}或L_{2}$的数据改一下即可
B.小雨认为要实事求是,根据实验数据得出结论：并联电路各支路两端电压不相等
C.小刚认为灯$L_{1}和L_{2}$两端的电压不同是因为两盏灯规格不同
D.小明认为灯$L_{1}和L_{2}$两端的电压不同是实验误差造成的,建议改变灯泡规格,多次实验

答案： D

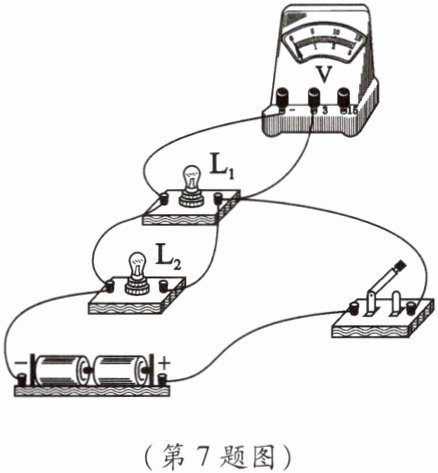

7. 在“探究并联电路的电压特点”的实验中,实物连接图如图所示,电源电压为3V。为使实验更加合理,灯$L_{1}$、$L_{2}$应该选择规格不同(填“相同”或“不同”)的灯泡。闭合开关后,若只是灯$L_{2}$断路,其他电路无故障,则测得灯$L_{1}$两端的电压为3V。

答案： 不同 3

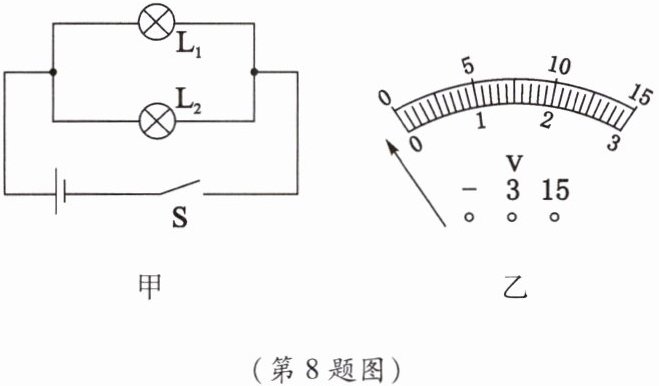

8. 小阳设计了如图甲所示电路图探究并联电路的电压规律,请你回答下列问题。

(1)分别测出小灯泡$L_{1}$、$L_{2}$两端的电压及电源电压,就可以分析并联电路的电压规律。
(2)当开关闭合时,电压表出现了如图乙所示情况,其原因是电压表正、负接线柱接反了。
(3)正确连接电路后,若测得灯$L_{1}$两端的电压为2.5V,则灯$L_{2}$两端的电压是2.5V。

答案：
(1)电源
(2)正、负接线柱接反了
(3)2.5

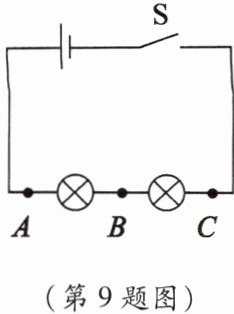

9. 如图所示,在探究串联电路的特点时,闭合开关,用电流表分别测出$A$、$B$、$C三处的电流I_{A}$、$I_{B}$、$I_{C}$,用电压表分别测出$A$、$B$,$B$、$C$,$A$、$C两点间的电压U_{AB}$、$U_{BC}$、$U_{AC}$。下列说法正确的是(D)

A.$I_{A}＞I_{B}＞I_{C}$
B.$I_{A}＜I_{B}＜I_{C}$
C.$U_{AB}= U_{BC}= U_{AC}$
D.$U_{AC}= U_{AB}+U_{BC}$

答案： D
