9. 在“用电流表和电压表测量电阻”的实验中,滑动变阻器不能起到的作用是(B)
A.改变电路中的电流
B.改变被测电阻的阻值
C.改变被测电阻两端的电压
D.保护电路

答案： B

10. 对于“探究电压一定时电流跟电阻的关系”和“伏安法测电阻”这两个实验,下列说法不正确的是(A)
A.它们都采用控制变量的探究方法
B.它们的实验电路在课本中是相同的
C.前者多次测量的目的是分析多组数据,得出电流跟电阻的关系
D.后者多次测量的目的是取电阻的平均值,减小误差

答案： A

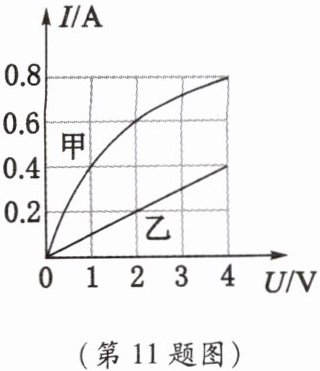

11. 物理兴趣小组分别利用电阻 R 和小灯泡 L 探究电流与电压的关系,并将实验数据画在如图所示的坐标系上。由图像可知(D)

A.甲为定值电阻
B.甲为小灯泡,阻值为 $ 50\Omega $
C.将 R 和 L 并联接在 $ 2 V $ 的电源上,则干路电流为 $ 1.2 A $
D.将 R 和 L 串联在电路中,当电流为 $ 0.4 A $ 时,电源电压为 $ 5 V $

答案： D

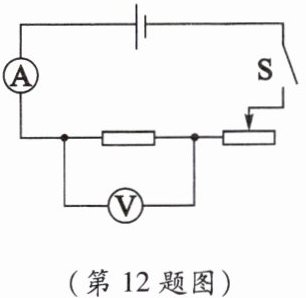

12. 用“伏安法测电阻”的实验电路如图所示,考虑到电流表本身有一定的电阻(具有分压作用),电压表本身也有一定的电阻(具有分流作用),下列判断正确的是(B)

A.测量值等于电阻的实际值
B.测量值小于电阻的实际值
C.测量值大于电阻的实际值
D.以上三种情况都有可能

答案： B

13. 在“伏安法测电阻”的分组实验中：

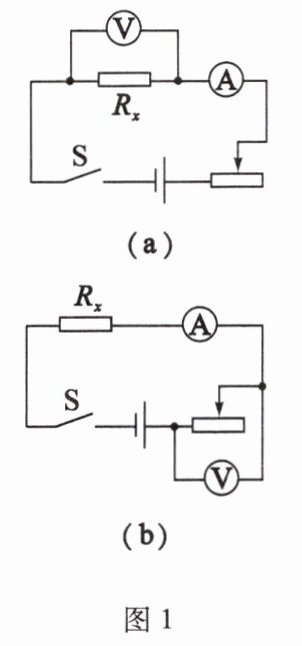

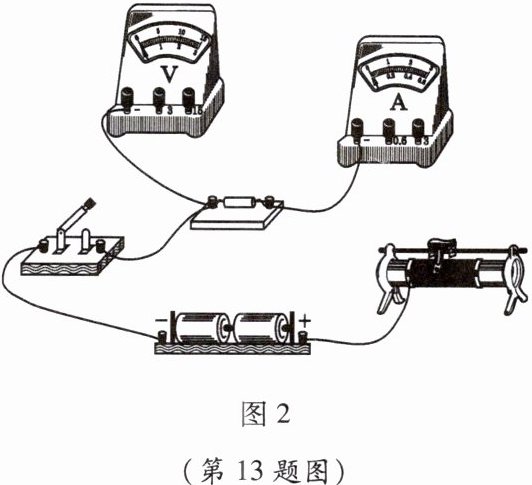

(1)请你根据图 1(a)所示的电路图,在未连接好的实物图 2 上用笔画线代替导线连接好电路。(待测电阻 $ R_x $ 的阻值约为 $ 10\Omega $)

(2)连接好电路后,闭合开关前,应将滑动变阻器的滑片移至最______(填“左”或“右”)端,使其连入电路的电阻最大,从而______。
(3)老师发现某一小组的实验电路图如图 1(b)所示,原来他们认为 $ R_x $ 两端的电压可以等于电源(两节干电池串联)电压 $ 3 V $ 减去电压表的示数。在老师的指导下,他们闭合开关后实测了电源两端的电压,发现其值小于 $ 3 V $,说明他们的方案是______(填“可行”或“不可行”)的。

答案：

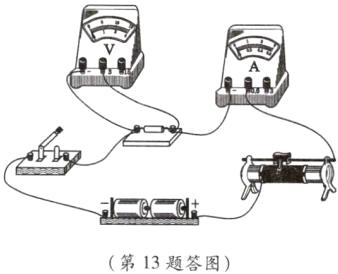

(1)见答图。
(2)右　保护电路
(3)不可行
