《2025年新课程问题解决导学方案九年级物理全一册人教版》

6. 如图所示,在探究并联电路的电流关系时,小华把规格不同的两个灯泡接入电路中,用电流表测出通过A、B、C三点的电流分别为$I_A$、$I_B$、$I_C$。关于它们之间的大小关系,正确的是(B)

A.$I_A = I_B = I_C$
B.$I_A = I_B + I_C$
C.$I_A ＞ I_B = I_C$
D.$I_A ＜ I_B ＜ I_C$

答案： B

7. 下列说法正确的是(A)

A.串联电路中各处的电流是相等的
B.串联电路中各处的电流可能会不相等
C.并联电路中干路中的电流有可能等于支路中的电流
D.并联电路中各支路中的电流一定相等

答案： A

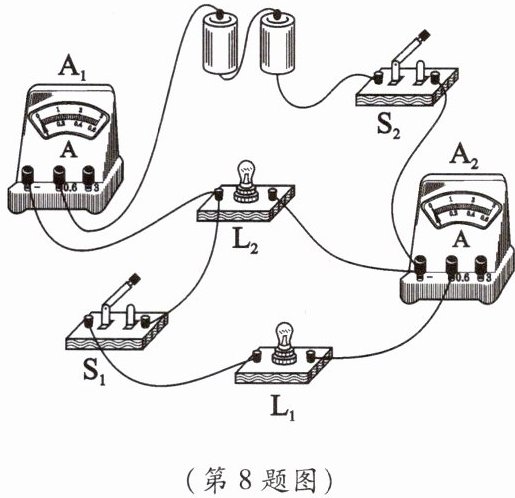

8. 如图所示,闭合开关$S_1$、$S_2$,小灯泡$L_1和L_2$均正常发光,两电流表都有示数,下列判断正确的是(D)

A.电流表$A_1只测量通过灯L_2$的电流
B.电流表$A_2的示数比A_1$的大
C.灯$L_1$被短路时,灯$L_2$正常发光
D.仅断开开关$S_1$,只有一个电流表有示数

答案： D

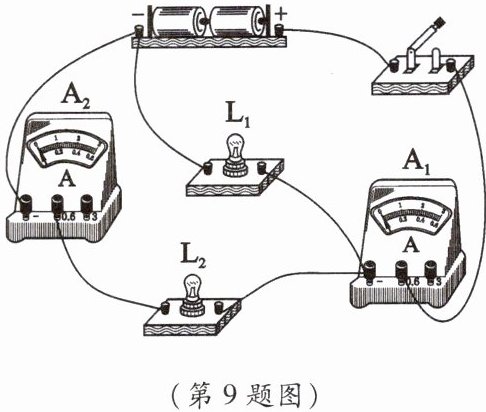

9. 如图所示,灯泡$L_1$、$L_2$的连接方式是并联。闭合开关后,若电流表$A_1$的示数为0.5 A,电流表$A_2$的示数为0.3 A,则通过灯泡$L_1$的电流是0.2A。

答案： 并联 0.2

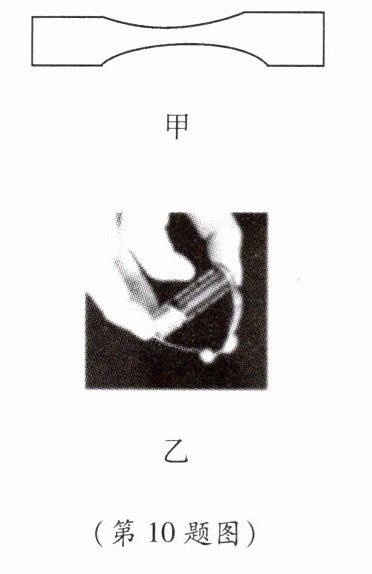

10. 某人做“电池+口香糖锡纸= 取火工具”的实验：将口香糖锡纸剪成图甲形状,将锡纸条带锡一面的两端分别压在电池的两极上,发现锡纸发热并先从中间较细的部分开始燃烧了起来(如图乙所示)。小丽认为既然先从中间部分开始燃烧,那么一定是中间较细的部分通过的电流较大；但小明认为实验中通过锡纸较细部分的电流等于通过较粗部分的电流,你认为小明(填“小丽”或“小明”)的判断是正确的,你的理由是锡纸较细部分与较粗部分串联,根据串联电路电流规律可知,通过锡纸较细部分的电流等于通过较粗部分的电流。

答案： 小明 锡纸较细部分与较粗部分串联,根据串联电路电流规律可知,通过锡纸较细部分的电流等于通过较粗部分的电流
