《2025年新课程问题解决导学方案九年级物理全一册人教版》

6. 如图所示,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左移动时,电路中电流表示数的变化情况是(C)

A.电流表$A_1$示数变小,电流表$A_2$示数变大
B.电流表$A_1$示数变大,电流表$A_2$示数变小
C.电流表$A_1$示数变大,电流表$A_2$示数变大
D.电流表$A_1$示数变小,电流表$A_2$示数变小

答案： C

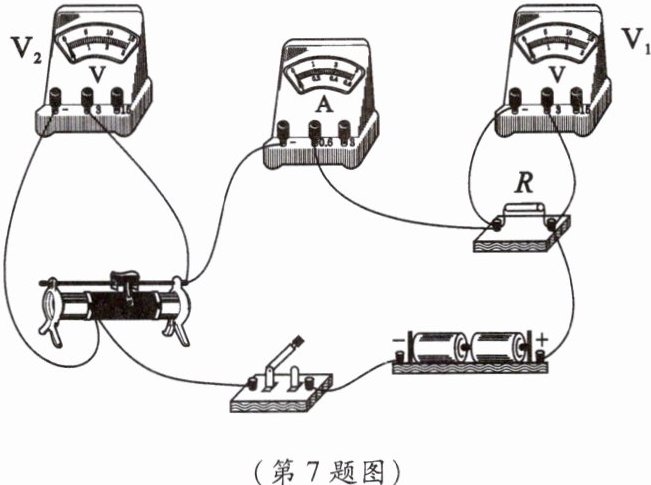

7. 如图所示的电路中,电源两端电压保持不变,R为定值电阻。闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片由右端滑到左端,电压表$V_1、$电压表$V_2、$电流表A的示数变化量的绝对值分别为$ΔU_1、$$ΔU_2、$ΔI,则(D)

A.电流表A的示数变大,电压表$V_2$的示数变大
B.电流表A的示数变小,电压表$V_1$的示数变小

C.ΔU_1$与ΔI的比值大于R的阻值$
$D.ΔU_2$与ΔI的比值等于R的阻值

答案： D

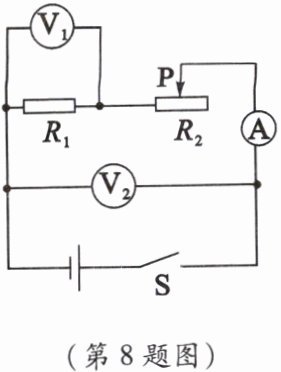

8. 如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作,各电表的示数均不为0。移动滑动变阻器的滑片P,电压表$V_1$与$V_2$示数的比值逐渐变大,则(D)

A.滑片P向右移动
B.电流表A示数不变
C.电压表$V_1$示数与电流表A示数的比值变大
D.电压表$V_2$示数与电压表$V_1$示数的差值变小

答案： D

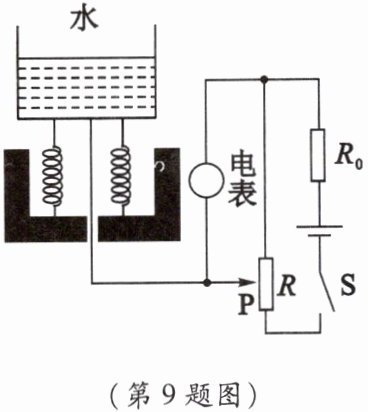

9. 小明为自己家的养牛场设计了一款补水提示器,其工作原理如图所示,水量减少时滑片上移。下列分析错误的是(B)

A.如果选择电压表,水量增多时电表示数变大
B.如果选择电流表,水量减少时电表示数变大
C.如果选择电压表,水量减少时电路中总电阻不变
D.如果选择电流表,R₀可以在水太多时保护电路

答案： B

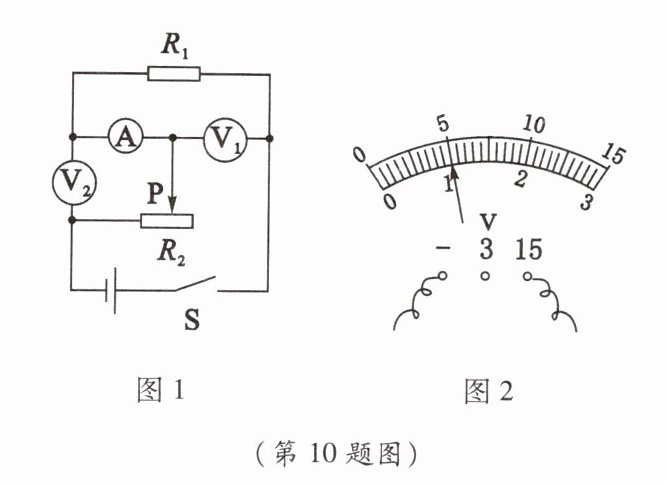

10. 如图1所示电路中,电源电压恒定不变,定值电阻$R_1$的阻值为50Ω。向右移动滑片P,电压表$V_1$的示数变小(填“变大”“不变”或“变小”),滑片P移到某一位置时,电压表$V_1$的示数如图2所示,此时电流表示数为0.1A。

答案： 变小 0.1
