例2

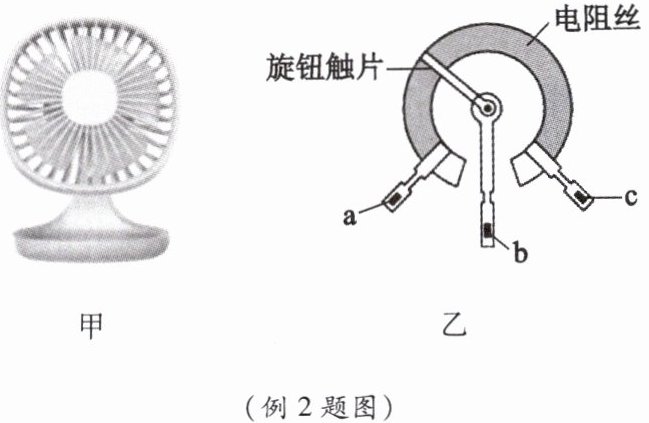

图甲是一种常用的可调风速的小风扇,图乙为其用于调风速的机械电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与旋钮触片相连。下列说法正确的是(D)

A.机械电位器应该与电风扇中的电动机并联
B.机械电位器通过改变电阻丝的温度来改变接入电路的电阻
C.将a、b接入电路中,顺时针转动旋钮时,风扇风速加快
D.将b、c接入电路中,顺时针转动旋钮时,风扇风速加快

答案： 答案:D
解析:机械电位器与电风扇中的电动机串联,机械电位器是通过改变接入电路中电阻丝的长度来改变电阻的,A、B错误。将a、b接入电路中,滑片左边的电阻丝接入电路,顺时针转动旋钮,电阻丝连入电路的长度变长,电阻变大,电流变小,风扇风速变慢,C错误。将b、c接入电路中,滑片右边的电阻丝接入电路,顺时针转动旋钮,电阻丝连入电路的长度变短,电阻变小,电流变大,风扇风速加快,D正确。
思路点拨滑动变阻器的变阻原理:通过改变连入电阻丝的长度改变阻值的大小,从而改变电路中的电流大小。
