《2025年新课程问题解决导学方案九年级物理全一册人教版》

13. 如图所示,同时闭合开关$S_1、$$S_2$时,可能发生的现象是(D)

A.灯$L_1$和灯$L_2$都发光
B.灯$L_1$发光,灯$L_2$不发光
C.灯$L_1$和灯$L_2$都不发光
D.灯$L_1$不发光,灯$L_2$发光

答案： D

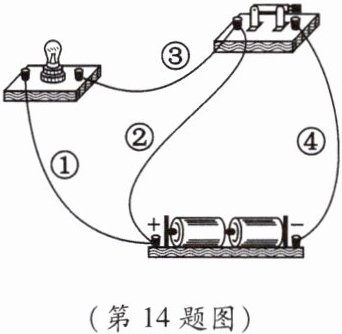

14. 如图所示的电路处于短路(填“通路”“断路”或“短路”)状态,会造成电源(填“电源”或“灯泡”)损坏。要使其成为正确的电路,只需要拆掉图中标注的②号导线。

答案： 短路 电源 ②

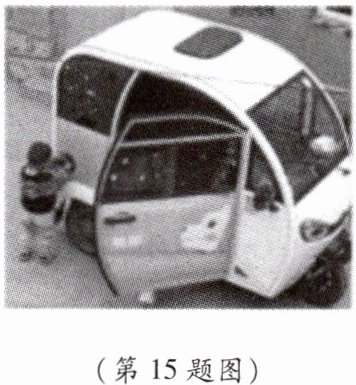

15. 在安全教育中,老师通过视频给同学们讲解一则警示案例：2024年10月9日,一个小男孩往一辆电动汽车的充电口塞硬币(如图所示),充电口瞬间起火,小男孩的两根手指被烧黑。请你用所学过的物理知识解释硬币放在充电口会起火的原因。

答案： 硬币是导体,往电动汽车的充电口塞硬币,会造成电源短路,使电路中电流过大,产生大量的热,所以充电口会瞬间起火。

16. 小梦想检查一根旧导线内部是否折断,她手中只有一节电池、一个小灯泡和一段完好的导线,请你帮她想想办法。(画图说明也可)

答案： 将完好的导线、灯泡、旧导线、电池串联在一起,若灯亮,则旧导线完好;若灯不亮,则旧导线折断。
