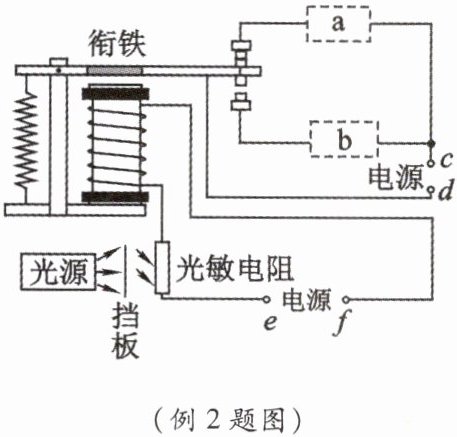

例2 如图所示是某车间自动除尘装置的简化电路图。空气中的尘埃量较少时,光源发出的光被挡板挡住了。当空气中的尘埃量达到一定值时,由于尘埃的反射,部分光越过挡板射到光敏电阻上,光敏电阻的阻值随光照强度的增大而减小。下列说法正确的是(C)

A.图中a表示除尘器,b表示指示灯
B.当电源e端为正极时,电磁铁的上端为N极
C.当空气中的尘埃量达到一定值时,电磁铁的磁性增强,除尘模式自动开启
D.当空气中的尘埃量达到一定值时,光敏电阻的阻值增大,除尘模式自动开启

答案： 答案：C
解析：根据题意可知,当空气中的尘埃量达到一定值时,由于尘埃的反射,部分光越过挡板射到光敏电阻上,此时光照强度变大,光敏电阻的阻值减小,总电阻变小,根据欧姆定律可知,电路中的电流变大,电磁铁磁性变强,吸下衔铁,使得b接入电路中,除尘器开始工作,所以b为除尘器,a为指示灯,故A、D错误,C正确；当电源e端为正极时,电流从电磁铁的下端流入,根据安培定则可知,电磁铁的上端为S极,故B错误。故选C。
