《2025年新课程问题解决导学方案九年级物理全一册人教版》

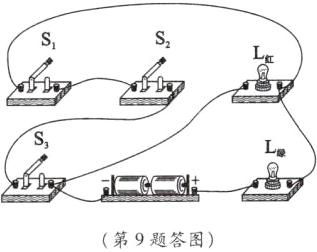

9. 某保密室有三道门,关上一道门相当于闭合一个开关,只要有一道门没有关上,红色和绿色的指示灯就都会发光。当三道门都关上时,红灯会熄灭,只有绿灯会发光。请设计出符合要求的电路图画在虚线框内,并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。(要求:导线不能交叉,线头接在接线柱上)

答案：
见答图。
　　　　　
　　　

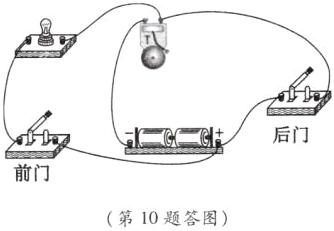

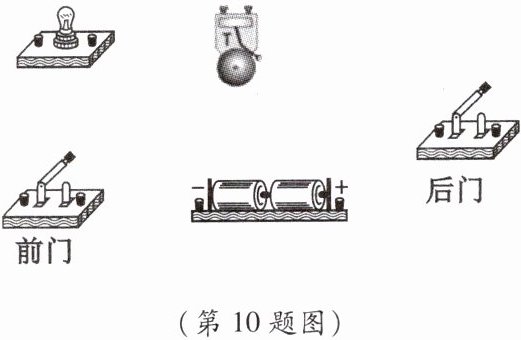

10. 某单位的前门、后门各有一个开关,收发室内有一组电池组,一盏电灯和一个电铃。小明设计了如图所示的电路,使前门来人闭合开关时铃响灯亮,后门来人闭合开关时只有铃响。请你根据小明的设计要求将实物元件连成电路。

答案：
见答图。
