《2025年新课程问题解决导学方案九年级物理全一册人教版》

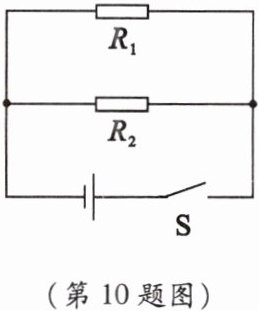

10. 如图所示,电源电压保持不变,$R_{1}的阻值是R_{2}的2$倍,闭合开关$S$后,通过$R_{1}的电流为I_{1}$,通过$R_{2}的电流为I_{2}$,电路总电流为$I$,则下列关系正确的是 (B)

A.$I_{1}:I_{2} = 2:1$
B.$I_{1}:I_{2} = 1:2$
C.$I_{1}:I = 3:1$
D.$I_{2}:I = 3:2$

答案： B

11. 有两个阻值不同的电阻$R_{1}、$$R_{2},$它们的电流随电压变化的I - U关系图像如图所示。如果$R_{1}、$$R_{2}$串联后的总电阻为$R_{串},$并联后的总电阻为$R_{并},$则关于$R_{串}、$$R_{并}$的I - U图线所在的区域,下列说法正确的是 (A)

A.$R_{串}$在I区域,$R_{并}$在Ⅲ区域
B.$R_{串}$在Ⅱ区域,$R_{并}$在I区域
C.$R_{串}$在I区域,$R_{并}$在Ⅱ区域
D.$R_{串}和R_{并}$都在I区域

答案： A

12. 如图所示,电源电压为$6V$,电阻$R_{1}的阻值为30\Omega$,闭合开关后,电流表示数为$0.5A$,则通过电阻$R_{1}$的电流为0.2$A$,$R_{2}$的阻值为20$\Omega$。

答案： 0.2 20

13. 某兴趣小组为探究串联电路中总电阻与分电阻的关系,在拓展课中做了如下实验。
【实验步骤】
(1)按设计方案连接电路,闭合开关,用电流表测出电路中的电流,并记录。
(2)用电压表分别测出$R_{1}$、$R_{2}两端的电压以及R_{1}和R_{2}$两端的总电压,并记录。
请你用笔画线代替导线,将电流表接入如图所示的电路中。

【数据处理】
(1)在数据处理时,有同学发现记录表中的一个数据有误,错误的数据是______。
记录表：
| 电流$I/A$ | 电压$U/V$ | 电阻/ $\Omega$ |
| $0.2$ | $2$ | $R_{1} = $______ |
| $0.2$ | $5$ | $R_{2} = $______ |
| $0.2$ | $3$ | $R_{总} = $______ |

(2)重新测量,根据所测的数据计算$R_{1}$、$R_{2}和R_{总}$的值。
【得出结论】
串联电路的总电阻等于各分电阻之和。
【交流表达】
科学研究有时需要用到等效替代的方法,如在某实验中需要用到$35\Omega$的电阻,现有阻值为$15\Omega$、$20\Omega$、$50\Omega$的三个电阻,就可以选用其中______的两个电阻串联替代。

答案：

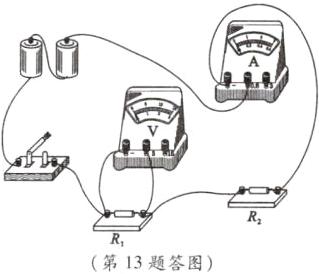

[实验步骤]见答图。

[数据处理]
(1)5
(2)略
[交流表达]$15\ \Omega$、$20\ \Omega$
