60.(2025.浙江绍兴8质检)物理实验小组找到一枚微安表G,如图甲所示,组员希望将其改装成电压表。
为此需要先测量微安表的内阻。查阅资料可知，该微安表的内阻在2200Ω到2400Ω之间;可选用的
器材有直流电源E,电动势为1.50V,内阻不计;滑动变阻器R1,最大阻值100Ω;电阻箱R2,总电阻
99.9Ω至999Ω;待测微安表;开关两个;导线若干。

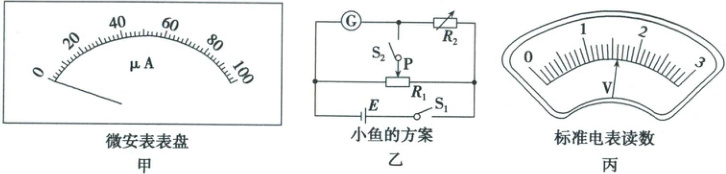

(1)小鱼希望准确地测出微安表的内阻，规避系统误差。为此他设计了如下方案，第一步:搭建如图乙
所示电路，调节滑片P到适当位置，闭合S1。再调节电阻箱R2的阻值，并用开关S2不断试触，直到S2
闭合前后G指针偏角不变，读出此时电阻箱阻值r1。调节R2的具体方法为，若闭合S2后G指针偏角
变小,则将电阻箱阻值R2调(填“大”或“小”);
第二步:滑片P位置不动,交换G和电阻箱位置，重复上述操作,读出此时电阻箱阻值r2;
第三步:微安表内阻Rg=(用r1、r2表示);
(2)小唐设法将微安表改装成量程为3V的电压表。设小鱼测得Rg=xΩ,则需要(填“并”或
“串”联一个阻值为Ω的电阻;
(3)小鱼和小唐将微安表改装成电压表后,将一标准电压表和改装表并联,测量某未知电源的路端电
压，以检验改装表的精度。若改装表恰好半偏，而标准电压表读数如图丙所示，标准电压表读数为
V，此时改装表的相对误差为%(结果取绝对值并保留2位有效数字)。

答案：
(1)小；√(r1r2)
(2)串；30000 - x
(3)1.6；6.3

61.某物理爱好者设计了一个三挡位(“×1”“×10”“×100")的欧姆表，其内部结构如图
所示,K为单刀三掷开关，R为滑动变阻器，R1、R2、R3为定值电阻,表头G的满偏
电流为Ig,内阻为Rg,干电池的电动势为E,内阻为r。用此欧姆表测量某待测电阻
的阻值，回答下列问题:

(1)欧姆表的两只表笔中，(填“a”或“b")是红表笔;
(2)当单刀三掷开关K与“1"接通时，欧姆表的挡位为(填“×1”“×10”或
“×100");
(3)若从“×10"挡位换成“×1"挡位，再进行欧姆调零时，R的滑片应该(填“向上”或“向下”)
调节;
(4)在“×10"挡位进行欧姆调零后,在a、b两表笔间接入阻值为1000Ω的定值电阻R4,稳定后表头G
的指针偏转到满偏刻度的一半;取走R4,在a、b两表笔间接入待测电阻RI,稳定后表头G的指针偏转
到满偏刻度的$\frac{1}{3}$,则Rx=Ω。

答案：
(1)a
(2)×100
(3)向下
(4)2000
