48.光伏电池是将太阳能转化为电能的装置，由于其能量来源于“取之不尽”的太阳
能，清洁、安全、无污染，目前已广泛应用于人们生活的各个方面。某兴趣小组为

了测量一光伏电池的电动势和内阻，他们设计了如图所示的电路。利用的器材
有:电流表、电阻丝(总阻值为R)、定值电阻(阻值为R。)、金属夹、刻度尺、开关
S、导线若干。
(1)该兴趣小组实验步骤如下:
①将电阻丝拉直并固定，测出其总长度为L。，并按照图示连接电路;
②闭合开关S,滑动金属夹至适当位置并记录下电流表的示数I,断开开关S,记录电阻丝接入电路的长
度L;
③多次重复步骤②，记录若干组对应的I、L的值;
(2)该兴趣小组增大电阻丝接入电路的长度L时，电流表的读数将(填“增大”“减小”或“不变”);
(3)该兴趣小组通过图像法处理数据来得出该电池的电动势和内阻,绘制了LL图像,图像纵截距为
b,斜率为k,则电源电动势为，内阻为(用R、R0、Lo、b、k表示);
(4)考虑到该电流表为非理想电表，则上述所测电动势真实值,内阻真实值(填“大
于”“小于”或“等于”)。

答案：
(2)减小
(3)kR/L₀；(-bR/L₀)-R₀
(4)等于；大于

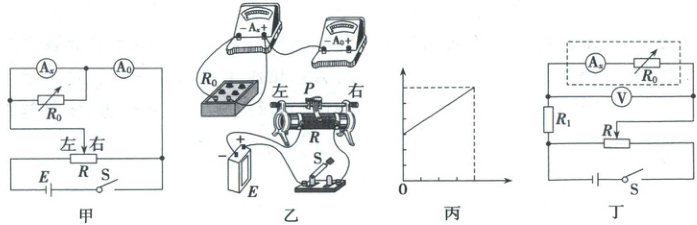

49.小红同学想把一个有清晰刻度、但量程和内电阻未知的电流表A，改装成一个大量程的电压表，她先设
计如图甲所示的电路测量A量程和内电阻，可供使用的器材如下:
A.待测电流表Ax;B.标准电流表Ao(内阻未知);C.电阻箱R。;D.滑动变阻器R;E.开关S,导线若干。
(1)请在如图乙所示的实物图中，用笔画线将电路连接完整;

(2)①将滑动变阻器的滑片P移至某一位置，将电阻箱R。的阻值调至最大,闭合开关S;接着调节电阻
箱R。，直至电流表A满偏，记录此时电阻箱的阻值R。和标准电流表A。的示数I。
②重复步骤①3~5次;
(3)小红记录了各组标准电流表A。的示数和电阻箱的阻值R。的数据，她想通过图像法处理实验数据，
得到的线性关系如图丙所示，则图像的纵、横坐标轴分别为、(用I和R。的形式表
示),若此图像的斜率为k,纵截距为b,则电流表的量程为，内电阻为;
(4)本次实验中，标准电流表A。内阻未知，使得电流表Ax内阻的测量值(填“大于”“小于”或
“等于”真实值;
(5)小红将已知内阻和量程的电流表A,与电阻箱串联改装成一个大量程电压表。现要对此电压表进
行校准，又准备了一个标准电压表，一个定值电阻R1，所用的电路图如图丁所示，在校准的过程中，发
现新改装的电压表比标准电压表的读数略小，则应适当(填“增大”或“减小”)电阻箱的阻值。

答案：
(1) （实物图连接略，需将Ax与R₀并联后再与A₀串联，滑动变阻器接限流接法）
(3) I；1/R₀；b；k/b
(4) 等于
(5) 减小
