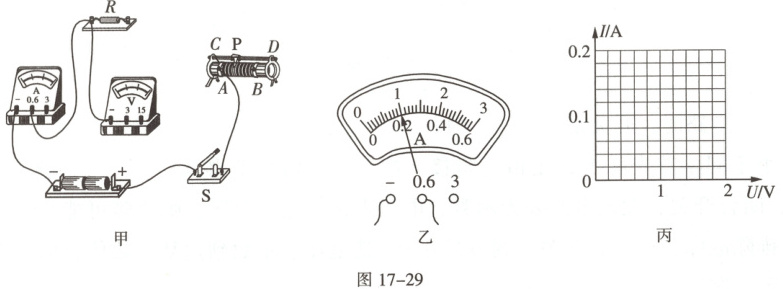

1. 小刚同学设计了如图17-29甲所示的电路来探究“电阻一定时，电流与电压的关系”。准备的器材有：两节干电池、开关、$10 \Omega$定值电阻、电流表、电压表、规格为“$20 \Omega 1 A$”的滑动变阻器、导线若干。
(1) 根据实验需求，将图甲中的器材连接成完整电路。

(2) 连接好电路后，闭合开关前，应将滑动变阻器的滑片移至B(选填“$A$”或“$B$”)端。闭合开关，缓慢移动滑片，发现电压表示数始终为$3 V$，电流表示数始终为$0$，这可能是因为定值电阻$R$处发生了断路(选填“断路”或“短路”)故障。

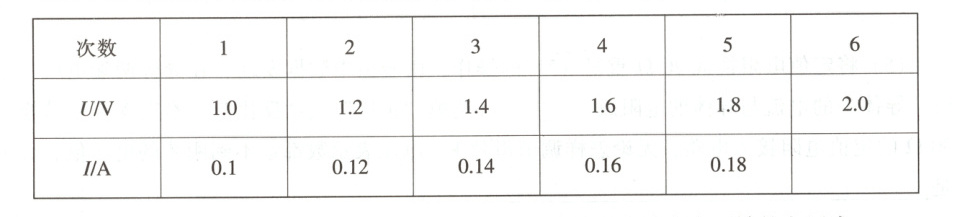

(3) 排除故障后，改变滑片位置，记录数据，如图表所示。其中第$6$次实验时，电流表示数如图乙所示，为0.2$A$。
(4) 请根据表格中数据，画出电流跟电压关系图像(图丙)。

(5) 由此，可以得出实验结论：当电阻不变时，电阻中的电流与它两端的电压成正比。

答案：
1.（1）如图（见图$17'-4$甲） （2）B 断路 （3）$0.2$ （4）如图（见图$17'-4$乙） （5）正比【解析】（1）变阻器按一下一上连入电路中，电源电压为$3\ V$，故电压表选用小量程与电阻并联，如图（见图$17'-4$甲）所示。（2）连接好电路后，闭合开关前，应将滑动变阻器的滑片移至阻值最大处的$B$端；闭合开关，缓慢移动滑片，电流表示数始终为$0$，电路可能断路，发现电压表示数始终为$3\ V$，电压表与电源连通，这可能是定值电阻$R$处发生了断路故障。（3）其中第$6$次实验时，电流表示数如题图乙所示，电流表选用小量程，分度值为$0.02\ A$，示数为$0.2\ A$。（4）根据表格中数据，在坐标系中找出对应的点连线，如图（见图$17'-4$乙）所示。（5）因电流随电压的变化关系为过原点的直线，故得出：当电阻不变时，电阻中的电流与它两端的电压成正比。
　　　　　　

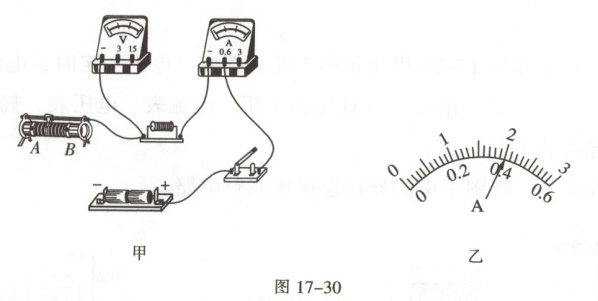

2. 科学探究 小宇同学在“探究电压一定时，电流与电阻的关系”实验中，器材如图17-30甲所示，电源为两节新的干电池，滑动变阻器上标有“$10 \Omega 1 A$”字样，阻值分别为$5 \Omega$、$10 \Omega$、$20 \Omega$、$30 \Omega$的定值电阻各一个。
(1) 请用笔画线代替导线，把图甲所示的电路补充完整(滑片$P$向右滑，滑动变阻器接入电路的电阻变大)。

(2) 连接电路时，开关是断开的。
(3) 小宇同学首先将$5 \Omega$定值电阻接入电路，将滑片$P$滑到B(选填“$A$”或“$B$”)端，闭合开关，发现电流表无示数，电压表接近电源电压，则故障可能是定值电阻断路。排除故障，再闭合开关，调节滑片$P$，使电压表示数到达某一数值，电流表的示数如图乙所示，该示数为0.4$A$。
(4) 接下来，小宇将$5 \Omega$的电阻替换为$10 \Omega$，闭合开关，向右(选填“左”或“右”)调节滑片$P$，使电压表示数为2$V$，将电流表示数记录在表格中。

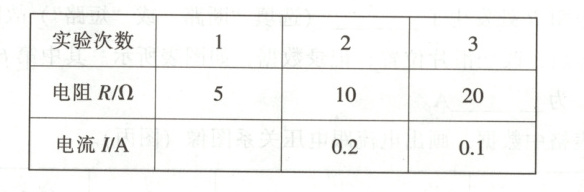

(5) 将定值电阻换成$20 \Omega$重复(3)的操作，由表格中数据发现：在导体两端电压一定时，导体中的电流与导体的电阻成反比(选填“正比”或“反比”)。本次探究中若换用$30 \Omega$的定值电阻接入电路，无论怎样调节滑片$P$，电压表示数都达不到刚才的电压值，原因是：变阻器的最大阻值太小。为完成整个实验，应该选取最大阻值不小于15$\Omega$的滑动变阻器。

答案：
