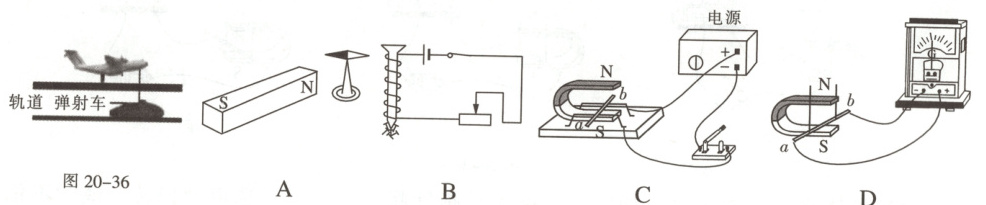

3. 科技发展 我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图20-36，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，小明的猜想与下列实验原理相同的是(C)


A.
B.
C.
D.

答案： 3.C[解析]电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，所以，小明的猜想，电磁弹射器的工作原理是磁场对通电导线的力的作用而运动。A图中的实验说明条形磁铁对小磁针有力的作用，故A不符合题意；B图是研究电磁铁磁性强弱的影响因素，利用的是电流的磁效应，故B不符合题意；C图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器的工作原理相同，故C符合题意；D图中闭合电路的部分导体在磁场中做切割磁感线运动时，产生感应电流，这是电磁感应现象，故D不符合题意。

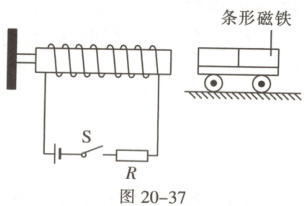

4. 如图20-37，电磁铁的左端固定，条形磁铁固定于条形磁铁小车上，闭合开关，小车向右运动，下列分析正确的是(B)

A.电磁铁左端是N极
B.条形磁铁左端是N极
C.小车向右运动是因为异名磁极相互排斥
D.对调电源正负极，再次闭合开关，小车运动方向不变

答案： 4.B[解析]由安培定则得，电磁铁右端为N极，左端为S极，故A错误；闭合开关，小车向右运动，说明小车上的条形磁铁与电磁铁之间产生的是相互排斥的作用力，根据同名磁极相互排斥可知条形磁铁左端是N极，故B正确，C错误；对调电源正负极，闭合开关，电路中电流方向改变，由安培定则得，电磁铁右端为S极，左端为N极，由于条形磁铁左端是N极，根据异名磁极相吸引可知条形磁铁与电磁铁之间相互吸引，则小车向左运动，故D错误。

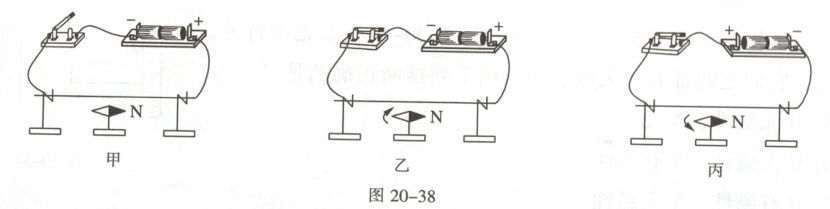

5. (多选)某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图20-38甲；闭合开关，小磁针的偏转情况如图20-38乙中箭头；只改变电流方向，再次进行实验，小磁针的偏转情况如图20-38丙中箭头所示。下列结论中合理的是(AD)

A.由甲、乙两图可得电流可以产生磁场
B.由甲、乙两图可得电流产生的磁场的方向与电流方向有关
C.由乙、丙两图可得电流产生的磁场的强弱与电流大小有关
D.由乙、丙两图可得电流产生的磁场的方向与电流方向有关

答案： 5.AD[解析]当小磁针受到地磁场的作用时，一端指南一端指北如题图甲，当导线中电流向左时，小磁针的N极向纸外偏转如图乙，所以，题甲、乙两图可说明电流周围存在磁场，故A正确；题甲、乙两图只能说明通电导体周围存在磁场，没有改变导体中的电流方向，不能说明电流产生的磁场跟电流方向有关，故B错误；题乙、丙两图只是改变了电流方向，没有改变电流大小，不能说明磁场强弱跟电流大小有关，故C错误；当导线中电流向左时，小磁针的N极向纸外偏转如题图乙，当导线中电流向右时，小磁针的N极向纸里偏转如题图丙，说明电流周围的磁场跟电流方向有关，故D正确。

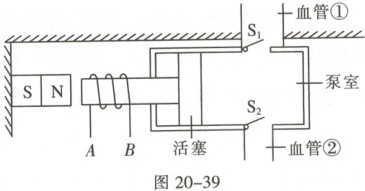

6. (多选)人工心脏泵可短时间代替心脏工作，其结构如图20-39，线圈$AB$固定在活
塞的柄上，泵室通过单向阀门与血管相通。阀门$S_1$只能向泵室外侧开启；阀门$S_2$只能向泵室内侧开启。人工心脏泵工作时，以下说法正确的是(AC)

A.线圈$AB$中应通入方向周期性改变的电流
B.线圈$AB$中应通入方向不变的电流
C.电流从线圈$A$端流入过程，血液流入泵室
D.人工心脏泵每分钟“跳动”的次数由线圈中电流的大小决定

答案： 6.AC[解析]线圈AB中若通入直流电，根据题图结合题意可知，活塞只能向一个方向移动，完不成泵血任务，因此要使该装置能维持人体血液循环，线圈AB间所接电源应为交流电，即活塞可以左右移动，血液既能流回心脏也能从心脏输出去，故A正确，B错误；电流从线圈A端流入过程中，根据安培定则，螺线管左端为S极，此时异名磁极相互吸引，活塞左移，S1关闭，S2打开，血液从S2流入，故C正确；题图中的线圈移动快慢与交流电的频率有关，交流电电流方向改变的快慢影响跳动次数，与电流大小无关，故D错误。
