《2025年尖子生题库九年级物理人教版》

2. 如图 15-综-17 所示，当开关 S 闭合，A₁ 表示数为 0.9 A，A₂ 表示数为 0.7 A。已知流过 L₁ 与 L₂ 灯的电流之比 I₁:I₂ = 1:2，试求流过 L₁、L₂、L₃ 的电流为多大?

答案： 2.解：由题电路图可知，当S闭合时，电流从正极流出，通过电流表A₁后分为两支，一支通过L₁，一支通过电流表A₂，再分成两支分别通过L₂、L₃，通过L₁和L₂的电流汇合后通过电流表A₃，再与L₃的电流汇合，通过开关S回到电源负极。即三灯并联，A₁测干路电流，A₂测L₂、L₃的总电流，A₃测L₁和L₂的总电流，根据并联电路的电流特点有$I_{A1}=I₁ + I₂ + I₃ = 0.9A①，$$I_{A2}=I₂ + I₃ = 0.7A②，$I₁:I₂ = 1:2③，联立上述三式可得I₁ = 0.2A，I₂ = 0.4A，I₃ = 0.3A。
答：流过L₁、L₂、L₃的电流分别是0.2A、0.4A、0.3A。

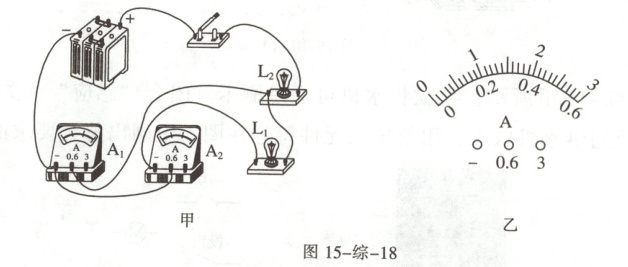

1. 在“用电流表测电流”的实验中，某同学连接的电路如图 15-综-18 所示。

(1)闭合开关，观察到灯泡 L₁ 和 L₂ 的发光情况是L₁不发光，L₂发光。
(2)针对上述现象，该电路存在的问题是电流表A₂和L₁短路了，且电流表A₂的正负接线柱接反了。
(3)请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。(要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)
(4)若测得两灯的总电流为 0.48 A，请在图乙中标出指针的位置及接线柱的连接情况。

答案：
1.
(1)L₁不发光，L₂发光
(2)电流表A₂和L₁短路了，且电流表A₂的正负接线柱接反了
(3)如图(见
(4)如图(见图15’-综-3b)【解析】
(1)见题图，电流表A₂的正负接线柱接反了，且L₁、A₂短路了，故闭合开关，观察到灯光L₁和L₂的发光情况是L₁不发光，L₂发光；
(2)由
(1)知该电路存在的问题是电流表A₂和L₁短路了，电流表A₂的正负接线柱接反了；
(3)根据一个电流表在干路，一个在支路，将A₂的“0.6”接线柱改到开关的右侧接线柱即可，如图(见图15’-综-3a)所示；
(4)两灯的总电流为0.48A，故电流表选用小量程，分度值为0.02A，0.48A对应指针的位置及接线柱的连接情况如图(见图15’-综-3b)所示。

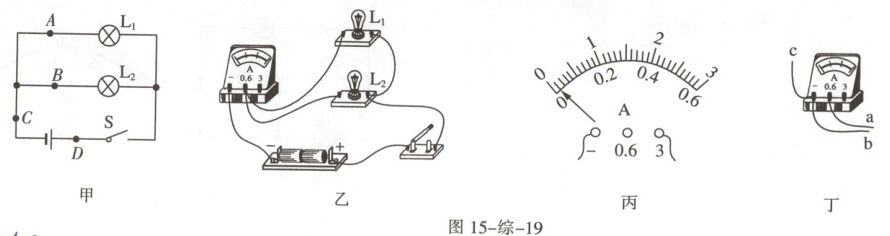

2. 科学探究 在探究并联电路的电流特点时，某班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图 15-综-19 甲所示的电路，然后把一个电流表分别接入电路中 A、B、C 处测量电流，并记录数据。

(1)第一组同学在连接电路时发现，刚接好最后一根导线，小灯泡就发光了，原因是开关没有断开。
(2)第二组同学连接了如图乙所示的电路，闭合开关后，观察到灯 L₂ 发光，但灯 L₁ 不发光，电流表有示数，电路可能存在的故障是L₁断路。
(3)第三组同学闭合开关，电流表示数如图丙所示。为了测量结果准确，她应该断开开关换接电流表小量程，重新进行实验。
(4)某次测量中，小王发现电流表接线柱上共连接了三根导线，如图丁所示，其中导线 a 中的电流为 0.2 A，导线 b 中的电流为 0.3 A，则根据电路中的电流特点，导线 c 中的电流为0.1或0.5A。

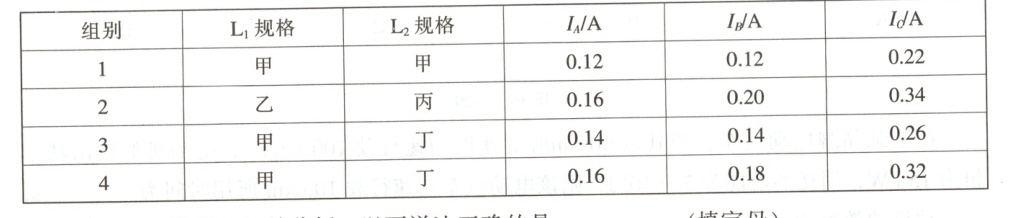

(5)老师收集到几个组的数据如下表所示：

对于测量数据的相关分析，以下说法正确的是B。(填字母)
A. 第 1 组数据没有测量误差
B. I₄ + I₆ 总是略大于 I꜀ 可能是电流表未调零引起的
C. 选用多组实验数据，是为了减小误差
D. 若测量 D 处电流，由于 D 处更接近电源正极，故会发现 I₆ ＞ I꜀

答案： 2.
(1)开关没有断开
(2)L₁断路
(3)换接电流表小量程
(4)0.1或0.5
(5)B【解析】
(1)第一组同学在连接电路时发现，刚接好最后一根导线，小灯泡就发光了，原因是开关没有断开；
(2)如题图乙所示的电路中，两灯并联，电流表测干路的电流，闭合开关后，观察到灯L₂发光，电流表有示数，则L₂所在支路和干路为通路，但灯L₁不发光，电路可能存在的故障是L₁断路；
(3)第三组同学闭合开关，电流表示数如题图丙所示，电流表指针偏转角度较小，为了测量结果准确，她应该断开开关，换接电流表小量程，重新进行实验；
(4)某次测量中，小王发现电流表接线柱上共连接了三根导线，如题图丁所示，其中导线a中的电流为0.2A，导线b中的电流为0.3A；若电流从ac流入，从b流出，根据并联电路电流的规律，Ic = 0.3A - 0.2A = 0.1A；若电流从ab流入，从c流出，根据并联电路电流的规律，Ic = 0.2A + 0.3A = 0.5A；
(5)A.测量总有误差，A错误；B.若电流表使用前指针在零刻线偏右的位置，则每次测量值比真实值偏大，由并联电路电流的规律，IA + IB总是略大于Ic，B正确；C.选用多组实验数据，可避免实验的偶然性，使结论更具普遍性，C错误；D.串联电路各处的电流相等，D错误。
