《2025年尖子生题库九年级物理人教版》

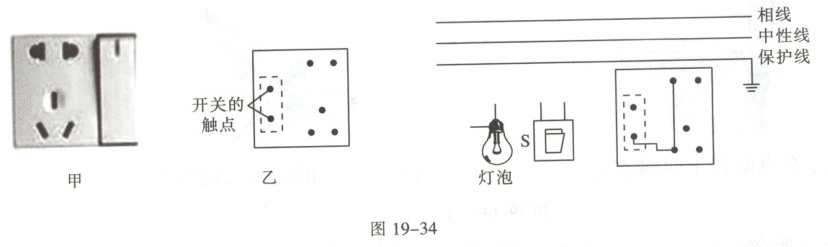

2. 如图 19-34 甲是一种“一开五孔”插座（面板上有开关、两孔插座和三孔插座各一个）的正面图，开关控制这个插座，它的优点是可以消除因插头频繁插拔而产生的安全隐患，如图乙是这种插座的背面示意图。请用笔画线代替导线，完成图中的电路连接（插座已完成部分电路的连接），要求开关 S 控制灯泡。

答案：
2.如图(见图19'-6)

[解析]开关S控制灯泡，开关S和灯泡是串联在电路中，相线首先过开关S，然后再进入灯泡顶端的金属点，中性线直接进入灯泡的螺丝口;插座上的开关控制插座时，相线首先进入开关，然后再按照左中性线右相线的接法接入插座，插座正面看时是左中性线右相线，从背面看时，两孔插座的a点对应的接相线，b点接中性线，对于三孔插座的c点接相线，d点接中性线，e点接保护线，并且两孔插座和三孔插座是并联在一起的。
