《2025年尖子生题库九年级物理人教版》

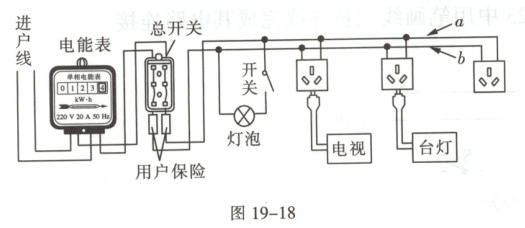

1. 小明家的电路简化后如图 19-18，由该电路可知：
(1)a(选填“a”或“b”)线是相线；
(2) 三孔插座中上边的那个孔接保护线(选填“保护”“相线”或“中性线”)。

答案： 1.
(1)a　
(2)保护线[解析]　
(1)用电器的开关应该接在相线上，所以和开关相连的那根线是相线;
(2)三孔插座的接法是左中性线右相线上接保护线。

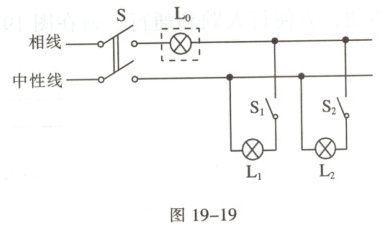

2. 如图 19-19 的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障，电工师傅为查明故障，将保险丝处换接成一只“220 V 40 W”的灯泡 $L_0$，当只闭合开关 S、$S_1$ 时，灯泡 $L_0$ 和 $L_1$ 都呈暗红色(比正常发光状态暗得多)，则说明 $L_1$ 所在支路正常；当只闭合开关 S、$S_2$ 时，灯泡 $L_0$ 正常发光，$L_2$ 不发光，由此可以确定判断 $L_2$ 灯头接线处短路。

答案： 2.正常　短路[解析]当只闭合S、S₁时，L₀和L₁都呈暗红色，是因为L₁与该灯串联接入电路，所分电压低于220V，所以L₁正常;当只闭合S、S₂时，L₀正常发光，L₂不发光，说明L₂被短路，使L₀直接接在电源上可以正常发光。

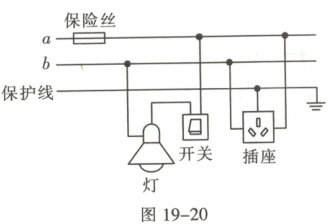

3. 如图 19-20 是小明家规范电路的简化电路图，根据电路图，小明判断出 a 导线是相线，b 导线是中性线，请你写出小明判断的依据：在家庭电路中，保险丝接在相线上。(写出一条即可)

答案： 3.在家庭电路中，保险丝接在相线上[解析]在家庭电路中，保险丝接在相线上，所以a导线是相线，b导线是中性线;因为螺口灯泡的螺旋套接在中性线上、开关要接在相线和灯之间，所以a导线是相线，b导线是中性线;因为三孔插座的接法是左边接中性线、右边接相线、中间接保护线，所以a导线是相线，b导线是中性线。

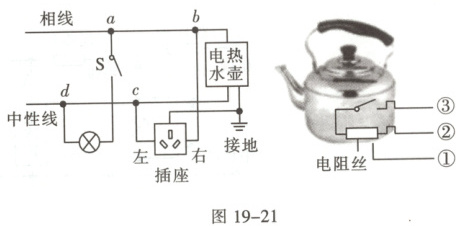

4. 生活应用 如图 19-21 是小聪家的部分电路和电热水壶的内部原理图，若小聪将电热水壶的插头插入插座，然后闭合开关时，空气开关跳闸，则原因可能是④(选序号即可；①三孔插座中接相线和中性线的导线相碰；②电热水壶插头内两个线头相碰；③电热水壶开关内两个线头相碰；④电路中增加了大功率用电器)。

答案： 4.④[解析]若三孔插座中接相线和中性线的导线相碰属于短路，在插入电热水壶的插头之前就会造成空气开关跳闸，不符合题意，故①错误;若电热水壶插头内两个线头相碰，将插头插入插座时立即造成电源短路，在没有闭合开关前，空气开关就会跳闸，不符合题意，故②错误;若电热水壶开关内两个线头相碰，插入电热水壶时就会马上工作，而不是闭合开后才会造成电流过大，故③错误;电热水壶属于大功率用电器，将电热水壶的插头插入插座，然后闭合开关，此时电路中增加了大功率用电器，会使得电路中的电流增大，造成空气开关跳闸，故④正确。

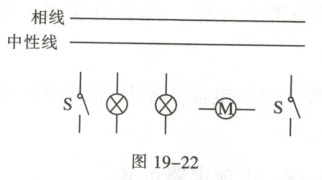

1. 教室要安装两盏“220 V 40 W”的电灯和一台风扇。请完成图 19-22 中的电路连线。要求：一个开关控制两盏灯，且每盏灯都能正常发光；另一个开关控制风扇。

答案：
1.如图(见图19'-3)

[解析]在家庭电路中，各个用电器之间是并联的，一个开关控制两盏灯，则开关在干路中，开关接在相线;风扇与风扇的开关串联在电路中，开关在风扇和相线之间。
