《2025年尖子生题库九年级物理人教版》

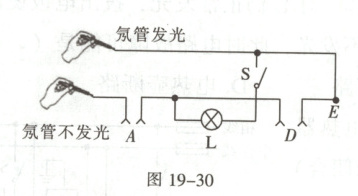

2. 某同学根据家庭电路画了如图 19-30 的电路图，包括插座 A 和插座 D、电灯 L，还有开关 S，图中元件的接法画错了的是插座A。若把试电笔接触 E 点，则氖管能(选填“能”或“不能”)发光。

答案： 2.插座A　能[解析]能使氖管发光的是相线，氖管不发光的是中性线，由此可以判断上面的是相线，下面是中性线。插座A的左右两孔都接在中性线上，连接错误。相线首先进入开关，然后进入灯泡，中性线直接进入灯泡，连接正确。两孔插座的左孔直接接中性线，右孔直接接相线，连接正确。E点在相线上，若把试电笔接触E点，氖管能发光。

3. 家庭照明灯的一种按键开关上常有一个指示灯。当开关闭合时，照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置，如图 19-31。图中乙(选填“甲”或“乙”)是指示灯。

答案： 3.乙[解析]由题中电路图知，当开关闭合时，乙灯被短路，电路为甲灯的简单电路，所以甲是照明灯;开关S断开时，甲乙两灯泡串联，照明灯(甲灯)熄灭，所以乙是指示灯。

4. 科学素养 如图 19-32，电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接保护线失效时，能形成“防电墙”，失效时其金属内胆与大地间电压为 220 V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于 12 V。曲长管道应选用导电性能差（选填“好”或“差”）的材料制成，失效时，通过“隔电电阻”的电流等于（选填“大于”“等于”或“小于”）人体电阻的电流，理由是“隔电电阻”和“人体电阻”是串联的。

答案： 4.差　等于　　“隔电电阻”和“人体电阻”是串联的[解析]人体和曲长管道串联，因此曲长管道(隔电电阻)起到了一个分压的作用，管道应选用导电性能差的材料制成，这样管道电阻很大，使得曲长管道分压远远大于人体分压，从而保护人体;因“隔电电阻”和“人体电阻”串联，所以通过它们的电流相等。

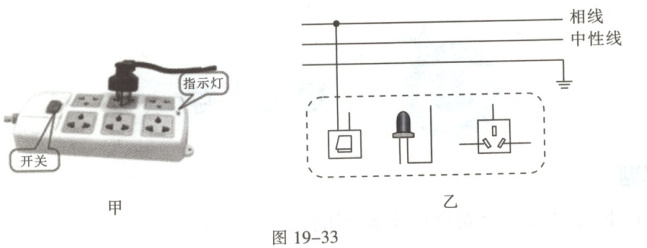

1. 如图 19-33 甲是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
(1) 在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式，并把插线板和电源线接通。
(2) 若指示灯规格为“4 V 20 mA”，则指示灯的保护电阻应为10800$\Omega$时指示灯才能正常工作。

答案：
1.
(1)如图(见图19'-5)　
(2)10800

[解析]　
(1)插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和相线之间控制相线，使用更安全，如图(见图19'-9);　
(2)因串联电路中总电压等于各分电压之和，所以，串联电阻两端的电压U_R = U - U_L = 220V - 4V = 216V，因串联电路中各处的电流相等，所以，由I = U/R可得，串联电阻的阻值R = U_R/I_L = 216V/0.02A = 10800Ω。
