1. 生活应用 某款拉力器的内部电路如图18-34所示，电源电压不变，其中$R$为滑动变阻器，$R_0$是一个定值电阻，闭合开关$S$，对拉环施加水平向右的拉力的过程中，两个电表的示数都会发生变化，下列说法正确的是(B)

A.该拉力表的显示仪由图中电压表改装而成
B.当拉力增大时，电路中的总功率增大
C.当拉力增大时，电路中的电流减小
D.定值电阻$R_0$在电路中不起作用，所以可以去掉

答案： 1.B[解析]变阻器R与定值电阻R₀串联，电压表测变阻器的电压；当拉力增大时，拉环向右移动，则变阻器连入电路的电阻变小，所以电路的总电阻变小，电源电压不变，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，故C错误；根据P = UI可知总功率变大，故B正确；根据U = IR可知，定值电阻的电压变大，由串联电路电压的规律，电压表示数变小；由于当拉力增大时，电流表示数变大，电压表示数变小，所以该拉力表的显示仪由图中电流表改装而成，故A错误；当滑片移动到R的最右端时，变阻器的接入阻值为零，因为有R₀，电路不会发生短路现象，所以R₀的作用是防止电路短路，起到保护电路的作用，不能去掉，故D错误。

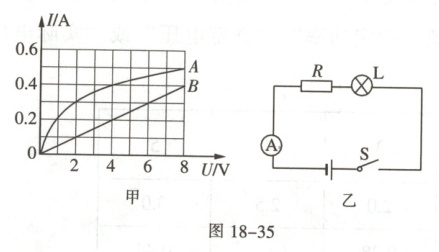

2. 如图18-35甲中的$A$、$B$分别为小灯泡和定值电阻的$I-U$图像，小灯泡和电阻的连接情况如图乙所示，电源电压为$8\ V$，下列说法正确的是(C)

A.电阻的阻值为$0.02\ \Omega$
B.小灯泡的电阻随温度的升高而减小
C.灯泡消耗的电功率为$0.6\ W$
D.电阻的电功率为$1.2\ W$

答案： 2.C[解析]根据题中图像可知，当通过电阻电流为0.4A时，电阻两端电压为8V，由I = $\frac{U}{R}$可得，电阻的阻值R = $\frac{U}{I}$ = $\frac{8V}{0.4A}$ = 20Ω，故A错误；由题图甲结合R = $\frac{U}{I}$可知，灯泡两端的电压增大时，灯泡的电阻增大，此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故B错误；根据题中电路图可知，灯泡和定值电阻串联，而串联电路电流相等，串联电路两端电压等于各部分电压之和，由题图甲知，当电流为0.3A时，灯泡两端电压为2V，定值电阻两端电压为6V，电源电压为8V，则灯泡的实际功率Pₗ = UₗI' = 2V×0.3A = 0.6W，故C正确；电阻的电功率Pᵣ = UᵣI' = 6V×0.3A = 1.8W，故D错误。
