《2025年尖子生题库九年级物理人教版》

1. 干燥的冬天，用塑料梳子梳头，头发会随着梳子飘起来，这是摩擦起电现象；新建家庭住宅楼中的电路用线，一般选用铜(选填 “铜” “铁” 或 “铝”) 导线；为了保证用电安全，在家庭电路中，电灯的开关应该与相线相连；家庭电路中各用电器的连接方式是并联。家用洗衣机正常工作时的电压值是220V，人体安全电压为不高于36V。如图 19-综-9，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路短路，使空气开关跳闸。

答案： 1.摩擦起电 铜 相 并 220 不高于36 短路
[解析]干燥的冬天，用塑料梳子梳头，头发会随着梳子飘起来，是因为塑料梳子与头发间摩擦时带上了异种电荷而相互吸引，这是摩擦起电现象；相同条件下，铜的电阻要比铁和铝的电阻小，即铜导电性能更好，所以新建家庭住宅楼中的电路用线，一般选用铜导线；在家庭电路中，电灯的开关应该与相线相连，在断开开关时，切断相线更安全；家庭电路中，各用电器工作时互不影响，是并联连接；家用洗衣机正常工作时的电压值是220V，人体安全电压为不高于36V；用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路短路，干路电流过大，使空气开关跳闸。

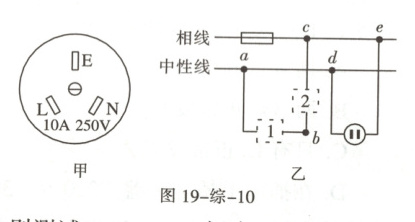

2. 如图 19-综-10 甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔E(选填三个孔的代号)。小朋同学想在家里安装一盏照明灯，图乙所示是他设计的电路。图中虚线框 1 和 2 应连入开关和电灯，则开关应装在2方框中。安装完毕后，闭合开关，电灯不亮，用试电笔分别测试 a、b、c 三点时，试电笔的氖管都发光，则电路的故障为进户线中性线断路。

答案： 2.E 2 进户线中性线断路[解析]有金属外壳的用电器其外壳一定要接地，当金属外壳带电时，电流会导入大地，能防止触电事故的发生；所以为了安全起见，家用电器的金属外壳都必须接地，而三孔插座中多出一个专门用于接地的孔E，目的是让金属外壳与大地相连。保险丝接在相线上，开关应接在灯与相线之间。因此开关应接在2处。当试电笔分别测试a、b、c点时，试电笔的氖管都发光，说明相线上有电，而中性线处不该亮，但也亮了，说明通过电灯、开关与相线相通了，故进户线中性线断路。

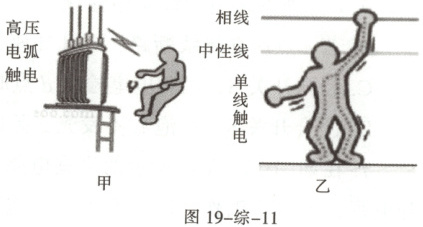

3. 科学素养 分析如图 19-综-11 的两幅图片。

(1) 图甲中，触电的原因是人体靠近高压(选填 “高压” 或 “低压”) 带电体产生电弧，与大地连通形成通路，造成触电。
(2) 图乙中，触电的原因是站在大地上的人体接触相线，通过人体和大地连通形成通路，造成触电。
(3) 根据图示，可知常见触电的实质是人体直接或间接与相线(选填 “相线” 或 “中性线”) 连通，并通过大地或中性线形成通路。总结出防止触电的措施是避免接触相线(选填 “相线” 或 “中性线”) 或靠近高压线。

答案： 3.
(1)高压
(2)人体
(3)相线 相线[解析]
(1)由题图甲可知，人体靠近高压带电体，会发生高压电弧触电；
(2)题图乙中，站在大地上的人体接触相线，人的脚站在地面上，使人体接入了电路，构成了通路，所以会发生触电事故；
(3)触电的实质是人体直接或间接与相线连通，并通过大地或中性线形成通路；防止触电的措施是避免接触相线和不能靠近高压线。

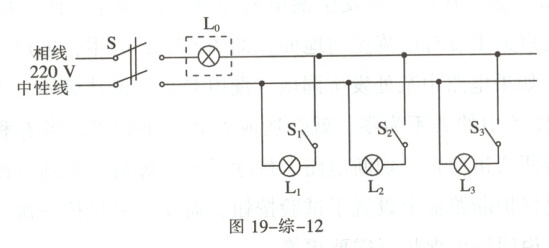

4. 如图 19-综-12 所示，使用检验灯泡 L₀(额定电压 220 V) 检查新安装的照明电路中每个支路的情况。当 S 闭合后，再分别闭合 S₁、S₂、S₃(每次只闭合其中之一) 时，可能出现 “短路” “断路” 或 “正常” 三种情况，试判断：只闭合 S₁ 时，L₀ 不亮，说明该支路断路；只闭合 S₂ 时，L₀ 正常发光，说明该支路短路。

答案： 4.断路 短路[解析]只闭合S₁时，L₀不亮，说明电路中没有电流，该支路断路；只闭合S₂时，L₀正常发光，说明该支路是通路，但是由于灯L₀正常发光，说明它两端电压就是电源电压，所以灯L₂是短路状态。
