《2025年尖子生题库九年级物理人教版》

2. 探究通电螺线管外部的磁场分布。实验装置如图 20-18 所示。
(1) 闭合开关后，螺线管周围小磁针的指向如图所示，小明根据螺线管右端小磁针 a 的指向判断出通电螺线管的 A 端为S极，电源的 D 端是负极。
(2) 若在通电螺线管外部多放置一些小磁针，可以形象地显示出通电螺线管外部磁场形状，可以发现通电螺线管外部磁场形状与条形磁体的磁场形状相似。

答案： 2.
(1)S 负
(2)条形【解析】
(1)异名磁极相互吸引，根据螺线管右端小磁针的指向可判断通电螺线管的B端为N极，A端为S极；根据安培定则可知，螺线管中的电流是从右端流入，左端流出，故D端为负极。
(2)在通电螺线管外部多放置一些小磁针，可以形象地显示出通电螺线管周围的小磁针指向与条形磁铁周围的小磁针指向相似，由此可看出通电螺线管外部的磁场与条形磁体的磁场相似。

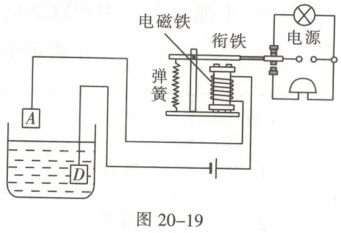

1. 如图20-19所示是一个水位自动报警器，当水位没有到达$A$时电磁铁中无电流，磁铁无磁性；当水位到达$A$时电磁铁中有电流，电磁铁有磁性吸引衔铁。下列有关说法中正确的是(B)

A.普通水是绝缘体
B.电磁铁的上端为N极
C.灯泡和电铃能一起工作
D.电磁铁的工作原理是电磁感应

答案： 1.B[解析]普通水是导体，故A错误；根据安培定则可判断出电磁铁的上端为N极，故B正确；衔铁只能接触上面的静触点或者下面的静触点，不能同时接触，所以灯泡和电铃不能一起工作，故C错误；电磁铁的工作原理是电流的磁效应，故D错误。
