8.(青岛)(多选)小明探究串联电路的电压规律，连接了如图 16-中考-6 所示的电路，下列做法正确的是(ABC)

A.闭合开关 S，电压表测量$L_{2}$两端的电压
B.只将导线①的下端改接到$L_{1}$右端，闭合开关 S，电压表测量$L_{2}$两端的电压
C.只将导线①的下端改接到$L_{1}$左端，闭合开关 S，电压表测量$L_{1}$和$L_{2}$的总电压
D.只将导线②的下端改接到$L_{1}$左端，闭合开关 S，电压表测量$L_{1}$两端的电压

答案： 8.ABC【解析】闭合开关S，该电路为串联电路，电压表与L₂并联，电压表测量L₂两端的电压，故A正确；只将导线①的下端改接到L₁右端，该电路为串联电路，电压表与L₂并联，闭合开关S，电压表测量L₂两端的电压，故B正确；只将导线①的下端改接到L₁左端，闭合开关S，电压表并联到了电源的两端，测量L₁和L₂的总电压，故C正确；只将导线②的下端改接到L₁左端，闭合开关S，电压表的正负接线柱接反了，无法测量L₁两端的电压，故D错误。

1.(淮安)如图 16-中考-7 所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。(1)用电压表测量电压，该水果电池电压为0.6V，水果电池是将化学能转化为电能。(2)该水果电池正极是铜片(选填“铁片”或“铜片”)。(3)为获得更高电压，可以将多个水果电池串联。

答案： 1.
(1)0.6 化学
(2)铜片
(3)串【解析】
(1)由图可知电压表选择的量程为0—3V，则水果电池的电压为0.6V；水果电池工作时，是将化学能转化为电能；
(2)电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜片为正极，铁片是电池的负极；
(3)如果想增大水果电池的电压，可将多个水果电池串联。

2.(成都)小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图 16-中考-8 所示，是他用身边的器材自制的简易调光灯电路。闭合开关，夹子 A 从左向右移动的过程中灯泡亮度应该变亮(选填“变亮”“变暗”或“不变”)；夹子 A 从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更细(选填“粗”或“细”)的铅笔芯来做实验。

答案： 2.变亮 细【解析】闭合开关，夹子A从左向右移动的过程中，铅笔芯接入电路中的长度变短，电阻减小，电流变大，灯泡变亮；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，说明电流的变化比较小，即电阻变化较小，故应选用电阻较大的铅笔芯，即换用更细的铅笔芯。

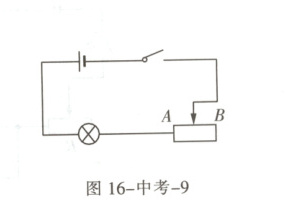

3.(吉林)某调光台灯简化电路图如图 16-中考-9 所示，电源电压保持不变。为使台灯变亮，滑片应向左端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生的故障可能是滑动变阻器短路。

答案： 3.左 短路【解析】灯泡和滑动变阻器串联，为使台灯变亮，滑动变阻器接入电路的阻值应变小；台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生的故障可能是滑动变阻器短路，小灯泡直接连到电源两端。
