《2025年尖子生题库九年级物理人教版》

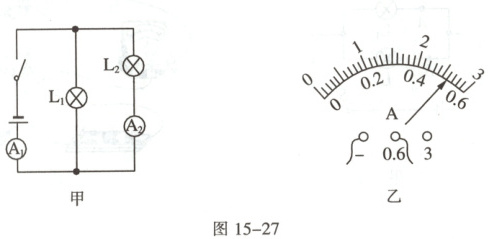

3. 如图15-27甲所示，灯$L_1$和$L_2$是并联的，闭合开关，电流表$A_1$的示数是$1.2\ A$，电流表$A_2$的示数如图乙所示，是0.52$A$，则通过灯$L_1$的电流是0.68$A$，通过灯$L_2$的电流是0.52$A$。

答案： 并　0.52　0.68　0.52[解析]开关闭合后，电流从电源正极流出，通过电流表$A_1$分为两路，一路经灯泡$L_1$，另一路经电流表$A_2$、灯泡$L_2$，然后又汇合共同流入负极，因此两灯并联连接;电流表$A_1$测量干路的电流，已知电流表$A_1$的示数是1.2A，则干路电流$I = 1.2A$，电流表$A_2$测量通过灯$L_2$的电流，由题图可知，电流表$A_2$所选量程为0~0.6A，分度值为0.02A，由指针位置可知通过灯$L_2$的电流是$I_2 = 0.52A$，则通过灯$L_1$的电流是$I_1 = I - I_2 = 1.2A - 0.52A = 0.68A$。

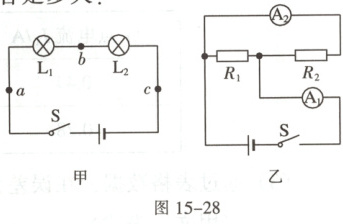

1. 如图15-28所示电路中：
（1）在如图甲中，闭合开关后测得$a$点电流是$0.2\ A$，则通过灯泡$L_1$、$L_2$的电流各是多大?
（2）如图乙中的电阻$R_1$、$R_2$相当于两个小灯泡，闭合开关后得到电流表$A_1$的示数是$1\ A$，电流表$A_2$的示数是$0.4\ A$，则通过电阻$R_1$、$R_2$的电流各是多大?

答案： 解:　
(1)由题甲电路图可知，灯泡$L_1$、$L_2$串联，闭合开关后测得a点电流是0.2A，因为在串联电路中电流处处相等，所以通过灯泡$L_1$、$L_2$的电流$I_1 = I_2 = I_a = 0.2A$;
(2)由题乙电路图可知，$R_1$、$R_2$并联，$A_1$测干路电流，$A_2$测$R_2$电流，由题知，闭合开关后，电流表$A_1$的示数是1A，即干路电流$I = 1A$，电流表$A_2$的示数是0.4A，即通过$R_2$的电流$I_2 = 0.4A$，由并联电路的电流特点可知通过$R_1$的电流$I_1' = I - I_2 = 1A - 0.4A = 0.6A$。
答:　
(1)通过灯泡$L_1$、$L_2$的电流都是0.2A;　
(2)通过电阻$R_1$、$R_2$的电流各是0.6A、0.4A。

2. 如图15-29所示，电源电压不变。当只闭合开关$S_1$时，灯$L_1$和$L_2$都发光，电流表$A$的示数为$0.16\ A$；当只闭合开关$S_2$和$S_3$时，灯$L_1$和$L_2$都发光，电流表$A$的示数为$0.58\ A$。试完成下列问题：
（1）当只有开关$S_1$闭合时，通过灯泡$L_2$的电流是多大?
（2）当断开$S_1$，闭合开关$S_2$和$S_3$时，若通过灯$L_1$的电流是$0.3\ A$，则通过灯$L_2$的电流是多大?

答案： 解:　
(1)当只闭合开关$S_1$时，灯$L_1$和$L_2$串联，电流表测量电路中的电流，已知电流表A示数为0.16A，因为串联电路中电流处处相等，所以通过灯泡$L_2$的电流也是0.16A。
(2)当只闭合开关$S_2$和$S_3$时，灯$L_1$和$L_2$并联，电流表测量干路电流，已知干路的电流$I = 0.58A$，通过灯$L_1$的电流$I_1 = 0.3A$，根据干路电流等于各支路电流之和可得，通过灯$L_2$的电流$I_2 = I - I_1 = 0.58A - 0.3A = 0.28A$。
答:　
(1)当只闭合开关$S_1$时，通过灯泡$L_2$的电流是0.16A。　
(2)当只闭合开关$S_2$和$S_3$时，若通过灯$L_1$的电流是0.3A，则通过灯$L_2$的电流是0.28A。
