1. 小明想在卧室用一个开关同时控制两盏额定电压为 220 V 的壁灯，请在图 19-11 中帮他把灯和开关接入家庭电路中，让两盏灯正常工作。

答案：
1.如图(见图19'-1)

[解析]两个灯泡是并联的，开关控制灯泡时，开关和灯泡是串联的，开关接在灯泡和相线之间，相线接灯泡上端的金属点，中性线接灯泡的螺旋口。

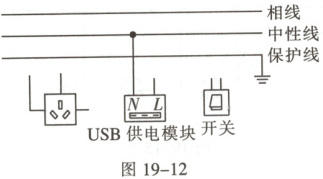

2. 随着家庭的各种电子设备的增加，很多插排增加了为电子设备充电的 USB 接口，减少了日常给电子设备找“充电器”的现象。通过拆解发现，插排内部除了提供普通三孔插座外，还内置了一个 USB 供电模块，通过两根线和家庭电路相连，三孔插座和供电模块由总开关控制，并且可以独立工作，请在图 19-12 中用笔画线代替导线将图补充完整。

答案：
2.如图(见图19'-2)

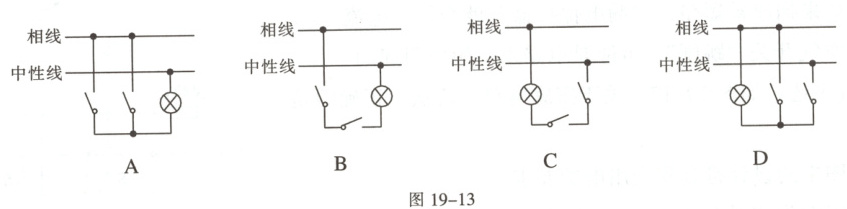

1. 科学素养 小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光。下面四幅电路图中，既符合上述要求，又符合安全用电要求的是(B)

答案： 1.B[解析]由题可知，若两开关并联，则只要闭合一个开关，灯即发光;若两开关串联，则只有两开关都闭合时电路才能接通;为保证安全开关应接在相线上。
