《2025年尖子生题库九年级物理人教版》

1. 请在图 20-14 所示的 A 点处标出磁场的方向，并标出小磁针 N 极。

答案：
1.如图（见图20’-1）

【解析】用右手握住通电螺线管，四指指向电流方向，大拇指所指方向即通电螺线管的N极，故左端为N极，右端为S极，根据磁体外部磁场方向从N极出发回到S极，所以A点磁场的方向向右；根据同名磁极相互排斥，异名磁极相互吸引可知，与通电螺线N极相近的为小磁针的S极，另一端为N极。

2. 通电螺线管与磁体 A 相互吸引，根据图 20-15 中所提供的信息，标出：①通电螺线管的 N 极；②画出的磁感线的方向；③小磁针 B 的 S 极。

答案：
2.如图（见图20’-2）

【解析】根据右手螺旋定则判断出通电螺线管的左端是N极，异名磁极相互吸引，则A的右端为S极；根据在磁体外部，磁感线从N极出来，到达S极，所以磁感线方向向左；根据异名磁极相互吸引，小磁针的B的左端为S极，右端为N极。

3. 如图 20-16 中左侧是条形磁铁，右侧是电磁铁，中间虚线是磁感线，请根据静止的小磁针指向，给磁感线画上方向，并在通电螺线管上画出绕线。

答案：
3.如图（见图20’-3）【解析】小磁针的右端为N极，可判断出左边磁铁的左端为N极，右端为S极；从题图中可以看出，在磁体的周围，磁感线从磁体的N极出发回到S极，磁铁和通电螺线管相互排斥，所以通电螺线管的左端为S极。

1. 科学探究 小强在 “探究导体在磁场中运动时，产生感应电流的条件” 的实验中，连接了如图 20-17 所示的装置。

(1) 实验中是通过观察电流表指针是否偏转来判断电路中是否有感应电流的。

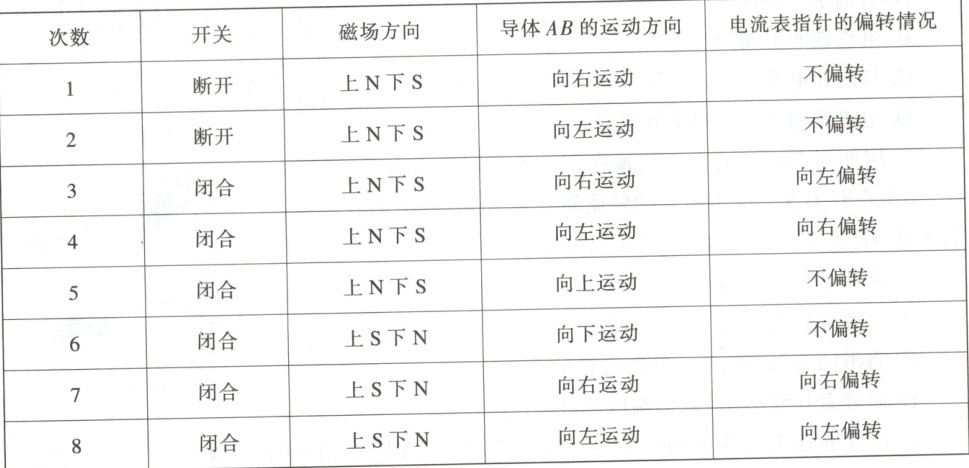

(2) 小强将实验中观察到的现象记录在下表中。分析下表可以得出产生感应电流的条件是闭合电路的一部分导体，在磁场中做切割磁感线运动时，电路中就会产生感应电流。

(3) 通过比较实验次数 3 和 4 (或 7 和 8) 可知：在磁场方向一定时，感应电流的方向与导体做切割磁感线运动的方向有关。
(4) 通过比较实验次数3、7或4、8可知：在导体切割磁感线运动方向不变时，感应电流的方向与磁场方向有关；要使灵敏电流计的指针偏转方向发生改变，可以采取两种方法：方法一是改变磁场方向；方法二是改变导体切割磁感线运动的方向。实验中切割磁感线运动的导体棒在电路中的作用相当于电源。

答案： 1.
(1)电流表指针是否偏转
(2)闭合电路的一部分导体 切割磁感线
(3)感应电流的方向与导体做切割磁感线运动的方向有关
(4)3、7或4、8 改变导体切割磁感线运动的方向 电源【解析】
(1)实验时，通过观察电流表的指针是否偏转，来确定电路中是否产生感应电流。
(2)分析表中数据可以得出产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流。
(3)比较实验3、4（或7和8）可得出：在磁场方向一定时，感应电流的方向与导体做切割磁感线运动的方向有关。
(4)要探究感应电流的方向与磁场方向的关系，需要控制导体运动方向相同，改变磁场方向，观察电流表的偏转方向，图中3、7或4、8符合要求。要使灵敏电流计的指针偏转方向发生改变，可以采取两种方法：方法一在磁场方向一定时，导体切割磁感线运动方向改变；方法二控制导体运动方向相同，改变磁场方向。在电磁感应现象中，消耗了机械能，产生了电能，因此实验中切割磁感线运动的导体棒在电路中的作用相当于电源。
