《2025年尖子生题库九年级物理人教版》

5. 如图 20-5 是一个 POS 机，只要将带有磁条的信用卡刷过，检测头中就会产生感应电流，便能得到相应的信息。以下电器件中工作原理与此相似的是 (B)

A.电动机
B.发电机
C.电磁继电器
D.电烙铁

答案： 5.B【解析】将带有磁条的信用卡刷过，检测头中就会产生感应电流，这是电磁感应现象；发电机是利用线圈在磁场中做切割磁感线运动，产生变化的感应电流制成的，故B正确。

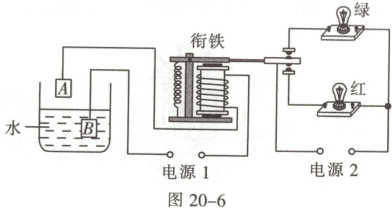

6. 生活应用 如图 20-6 是一种水位自动报警器的原理图。关于它的工作原理下列说法正确的是 (D)

A.水位达到金属块 A 时，绿灯亮
B.水位达到金属块 A 时，两灯同时亮
C.电磁铁中的电流越大，灯泡越亮
D.要增大电磁铁的磁性，可以增加电源 1 的电压

答案： 6.D【解析】当水位到达A时电路接通，电磁继电器有磁性，衔铁被吸下，红灯亮，故AB错误；灯泡亮度的大小与灯泡的实际功率有关，与电磁铁中电流的大小无关，故C错误；增加电源1的电压，电路中的电阻不变，根据欧姆定律可知，电路中的电流变大，电磁铁线圈的匝数不变，则电磁铁的磁性变大，故D正确。

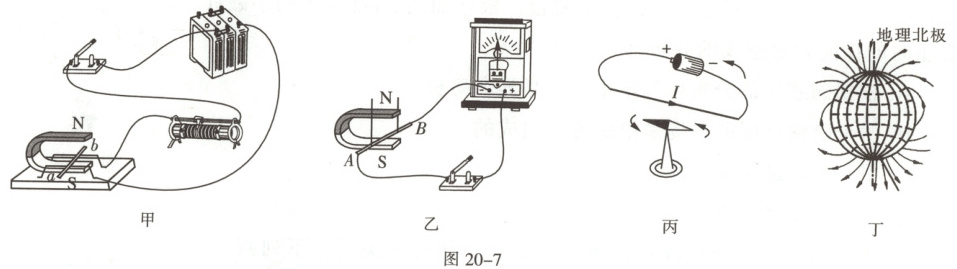

7. (多选) 如图 20-7，关于甲、乙、丙、丁四幅图，下列说法正确的是 (ACD)

A.甲图说明电能可以转化成机械能
B.乙图说明闭合电路的部分导体在磁场中运动就会产生电流
C.丙图说明电流周围存在磁场
D.丁图说明地磁场的形状跟条形磁体的磁场相似

答案： 7.ACD【解析】题甲图是电动机的原理图，电动机工作时将电能转化为机械能；题乙图是探究电磁感应现象的实验装置，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，B选项中没有指出做切割磁感线运动，不能确定是否有感应电流；丙图是奥斯特实验，表明电流周围存在磁场；丁图表明地球是巨大的磁体，地磁场和条形磁体的磁场相似。

8. (多选) 如图 20-8 是 “探究电磁铁磁性强弱与哪些因素有关” 的实验，下列说法正确的是 (AB)

A.电磁铁的 A 端是 S 极
B.滑片 P 向 a 端移动吸引大头针的数目增多
C.电磁铁的 B 端是 S 极
D.滑片 P 向 b 端移动吸引大头针的数目增多

答案： 8.AB【解析】根据安培定则，用右手握住螺线管，四指指向电流的方向，则大拇指指向螺线管的N极，所以可知题图中电磁铁上端A为S极，电磁铁下端B是N极，故A正确，C错误；将滑片P向a端移动时，电路中电阻减小，电流变大，电磁铁的磁性增强，电磁铁吸引大头针的数量会增多，反过来将滑片P向b端移动时，电路中电阻增大，电流变小，电磁铁的磁性减弱，电磁铁吸引大头针的数量会减少，故B正确，D错误。
