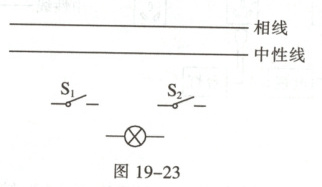

2. 某地下通道有东西两个人口，入口处各装有一个声控延时开关 $S_1$、$S_2$。无论行人从哪一侧进入通道，发出的声音会使其入口处的开关自动闭合一段时间，通道内的灯泡即会提供照明，方便行人顺利通行。请在图 19-23 中用笔画线代替导线完成其电路连接。

答案：
2.如图(见图19'-4)

[解析]两个声控开关串联会相互影响，只有都闭合时灯才发光;两个声控开关并联会互不影响，可以独立控制灯的亮灭，根据“为确保行人不管从哪一侧进入，灯泡都能接通电源发光”，所以两开关应并联。

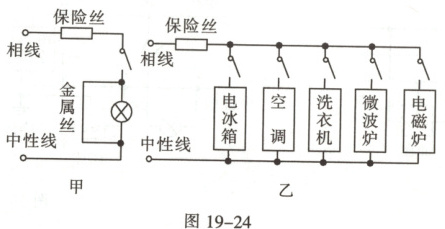

1. 如图 19-24 的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是(A)

A.甲图是由于灯泡被短路
B.甲图是由于灯泡被断路
C.乙图是由于电路总电阻太大，功率太大
D.乙图是由于电路总电阻太小，功率太小

答案： 1.A[解析]题图甲中，闭合开关，电流从相线经保险丝、金属丝回到中性线，造成电路短路，同时灯泡也被短路，灯泡中没有电流通过不发光，保险丝烧断，故A正确，B错误;乙图中，各用电器是并联的，同时工作的用电器越多，干路总电阻越小，总功率越大，由公式I = P/U可知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电流过大而熔断，故C、D错误。

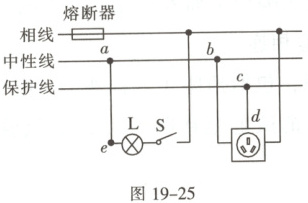

2. 如图 19-25 是小轩家的部分电路。下列说法正确的是(D)

A.若熔断器熔丝熔断了，可以用铜丝代替
B.若导线 cd 间断路，仍然可以安全使用三线插座
C.若闭合开关 S，灯泡 L 不发光。用测电笔检测 e 点，氖管不发光，则说明一定是灯丝断了
D.若 ab 间断路，灯泡 L 仍能正常工作

答案： 2.D[解析]保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误;由题图知，如果导线cd间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故B错误;如果相线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到相线间的电路断路，灯泡都不能发光，同时测电笔接触e点，氖管都不能发光，所以不能说明灯丝一定断了，故C错误;ab间断路，但电流可以从相线到灯泡，经a点回到中性线，所以灯泡L仍能正常工作，故D正确。
