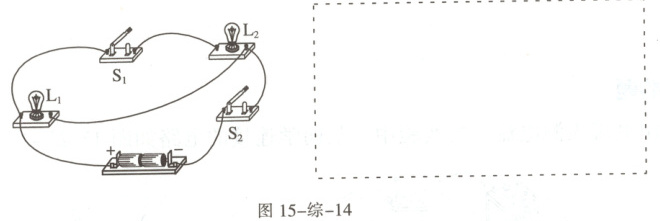

1. 如图 15-综-14，根据实物连接图在虚线框内画出相应的电路图。

答案：
1.如图15’-综-1所示【解析】两灯并联；开关S₁控制L₂，所以在一条支路上；开关S₂在干路上控制整个电路。

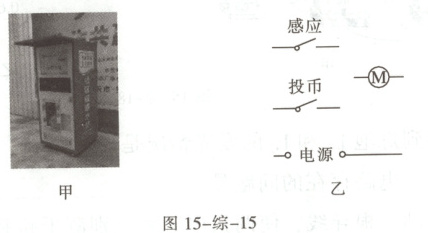

2. 如图 15-综-15 甲所示，某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水机取水；用给出的元件符号在图乙中画出符合要求的电路图。

答案：
2.如图15’-综-2所示【解析】售水机既可以通过刷卡闭合“感应开关”，也可以通过投币闭合“投币开关”，来接通供水机取水，这说明刷卡和投币互不影响，故感应开关和投币开关是并联的，然后再与电动机串联。

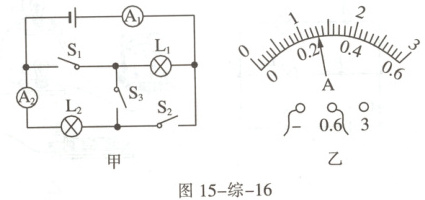

1. 认真观察图 15-综-16 甲，分析并解答下面的问题：
（1）当只闭合 S₃ 时，若电流表 A₁ 的示数为 0.1 A，则通过 L₁ 的电流是多少?
（2）如果只闭合 S₁、S₂，此时电流表 A₂ 示数如图乙所示，其示数为多少?
（3）若只闭合 S₁、S₂，电流表 A₁ 的示数为 0.5 A，则通过 L₁ 的电流是多少?

答案： 1.解：
(1)当只闭合S₃时，灯泡L₁、L₂串联，已知电流表A₁的示数为0.1A，则通过L₁的电流为0.1A；
(2)当只闭合S₁和S₂时，两灯泡并联，电流表A₁测干路电流，电流表A₂测L₂支路电流，由题图乙可知，电流表所接量程为0 ~ 0.6A，由指针位置可知，此时电流为0.26A，故通过L₂的电流为I₂ = 0.26A；
(3)若只闭合S₁、S₂，电流表A₁的示数为0.5A，由
(2)知，通过L₂的电流为I₂ = 0.26A；由于并联电路干路电流等于各支路电流之和，则通过L₁的电流为I₁ = I - I₂ = 0.5A - 0.26A = 0.24A。
答：
(1)通过L₁的电流是0.1A；
(2)如果只闭合S₁、S₂，此时电流表A₂示数如题图乙所示，其示数为0.26A；
(3)若只闭合S₁、S₂，电流表A₁的示数为0.5A，则通过L₁的电流是0.24A。
