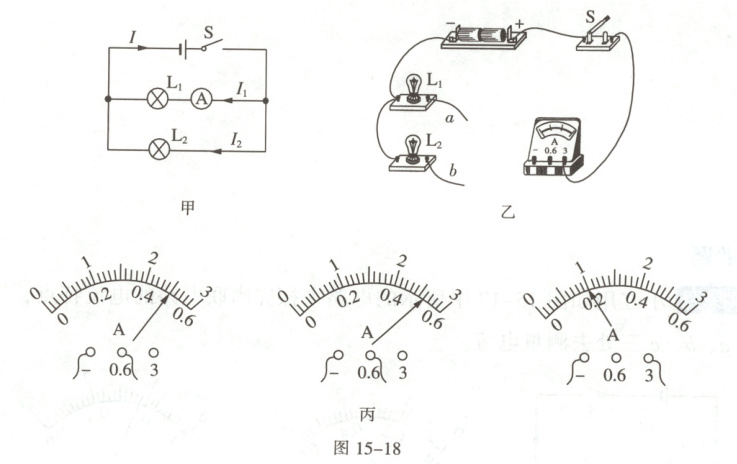

2. 为了验证并联电路的电流特点，小薇设计了如图 15-18 甲所示的电路进行实验。

(1)在连接电路时，开关应处于断开 状态。
(2)请你在实物电路图乙中用笔画线代替导线分别将导线$a$、$b$正确地连接到相应的接线柱上。
(3)小薇先将电流表接在$L_1$所在的支路上，闭合开关后，看到灯$L_2$发光，但灯$L_1$不发光，电流表的示数为零，电路可能存在的故障是L₁断路。
(4)排除故障后，她测出了$L_1$、$L_2$支路和干路上的电流分别为$I_1$、$I_2$和$I$，电流表示数如图中丙所示，可读出：$I$=1$A$。测量结果在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是I=I₁+I₂(关系式即可)。
(5)其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想，但他们同时发现：“并联电路各支路电流是相等的”，这个结论不一定(选填“一定”或“不一定”)成立。为了检验这个结论是否成立，应该换用不同规格的灯泡 继续进行实验。

答案：
2.
(1)断开　　
(2)如图(见图15ʹ-3)　　
(3)L₁断路　　
(4)1 I=I₁+I₂　　
(5)不一定　换用不同规格的灯泡
[解析]　
(1)在连接电路时，开关应处于断开状态;　
(2)电流表测L₁的电流，与L₁串联，如图(见图15ʹ-3)所示;　
(3)小薇先将电流表接在L₁所在的支路上，闭合开关后，看到灯L₂发光，则干路和L₂所在支路为通路，L₁不发光，电流表的示数为零，电路可能存在的故障是L₁断路;　
(4)排除故障后，她测出了L₁、L₂支路和干路上的电流分别为I₁、I₂和I，电流表示数如题图中甲、乙、丙所示，甲、乙中两电流表分度值为0.02A，电流大小分别为0.5A和0.52A，丙中电流表选用大量程，分度值为0.1A，可读出I=1A，在误差允许范围内有I≈0.5A+0.52A，故得出：并联电路中干路电流等于各支路电流之和，即I=I₁+I₂;
(5)并联电路各支路电压相等，之所以得出并联电路各支路电流是相等的，是因为选用的灯泡都相同，若灯泡的规格不同，则这个结论不一定成立，为了检验这个结论是否成立，应换用不同规格的灯泡继续进行实验，进而发现各支路通过的电流不相等。
