《2025年尖子生题库九年级物理人教版》

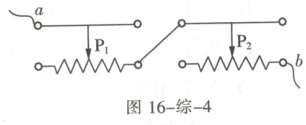

5. 如图 16-综-4 所示，将两个滑动变阻器串联起来，若将 a、b 两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片 $P_1$、$P_2$ 所处的位置是(A)

A.$P_1$ 移向左端，$P_2$ 移向左端
B.$P_1$ 移向右端，$P_2$ 移向右端
C.$P_1$ 移向左端，$P_2$ 移向右端
D.$P_1$ 移向右端，$P_2$ 移向左端

答案： 5.A[解析]将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使滑动变阻器的总电阻最大，则两个滑动变阻器的电阻线都应连入电路，故P₁在最左端，P₂在最左端。

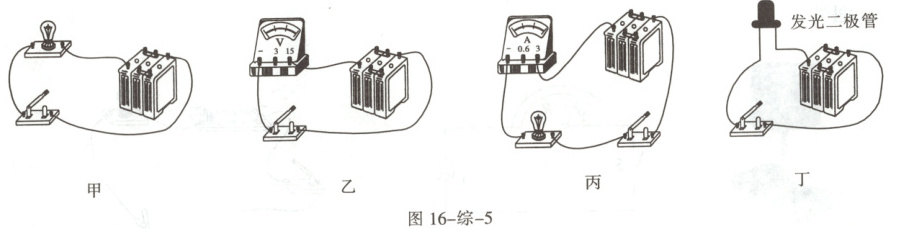

6. (多选)实验室有一个蓄电池，“+”“-”极的字样已经看不清，几名同学想通过实验来判电池的正负极，下面有关他们的方案及几种说法正确的是(ACD)


A.甲方案不可行
B.乙方案中，开关闭合后电压表一定会被烧坏
C.丙方案可行，闭合开关后电流表指针正常向右偏转，则电池与开关相连一侧是负极
D.丁方案可行，闭合开关后若发光二极管发光，则电池与开关相连一侧是正极

答案： 6.ACD[解析]闭合开关后灯泡发光，无论电流从哪个方向流入灯泡，灯泡都会发光，所以不能确定电源正负极，故A正确；在不超过电压表量程的条件下，电压表可以直接接在电源两极上，图中电源为6V，电压表选择15V量程，不会烧坏电压表，故B错误；闭合开关后，若电流表的指针正常向右偏转，说明连接电流表正接线柱的是电源正极，故C正确；闭合开关后，发光二极管具有单向导电性，二极管发光就可以判断电源的右端是正极，故D正确。

7. (多选)如图 16-综-6 所示，电路中开关状态改变时，下列说法正确的是(AD)

A.当开关 $S_2$、$S_3$ 断开，$S_1$ 闭合时，$R_1$、$R_2$ 和 $R_3$ 串联，电压表测 $R_2$ 和 $R_3$ 的总电压
B.当开关都闭合，滑片位于 a 端时，$R_2$ 和 $R_3$ 并联，$R_1$ 被短路
C.当开关 $S_1$ 断开，$S_2$、$S_3$ 闭合，滑片位于 a 端时，$R_2$ 和 $R_3$ 并联，电压表测 $R_3$ 两端的电压
D.当开关 $S_2$ 断开，$S_1$、$S_3$ 闭合，滑片位于 b 端时，$R_1$ 和 $R_3$ 串联，电压表测 $R_3$ 两端的电压

答案： 7.AD[解析]当开关S₂、S₃断开，S₁闭合时，R₁、R₂和R₃依次连接，是串联关系，电压表与R₂和R₃并联，测R₂和R₃的总电压，故A正确；当开关都闭合，滑片位于a端时，R₁、R₂和R₃并联，故B错误；当开关S₁断开，S₂、S₃闭合，滑片位于a端时，R₁被断路，R₂和R₃并联，电压表被短路，故C错误；当开关S₂断开，S₁、S₃闭合，滑片位于b端时，R₂被短路，R₁和R₃串联，电压表测R₃两端的电压，故D正确。

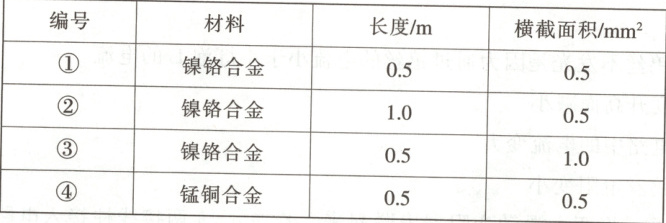

8. (多选)在“探究影响导体电阻大小的因素”的实验中，小雨用实验室提供的 4 根不同规格(下表)的电阻丝分别接入电路图 16-综-7 中 a、b 处。下列说法正确的是(ABC)


A.如电路图所示，为粗略比较 a、b 两点间导体电阻的大小，可观察灯泡亮度的变化
B.为了探究导体电阻与导体长度的关系，应选用编号①和②两根电阻丝进行实验
C.为了探究导体电阻与导体材料的关系，应选用编号①和④两根电阻丝进行实验
D.若选用编号①和③两根电阻丝进行实验，则接入①时灯泡亮度更亮

答案： 8.ABC[解析]A.电阻的大小是不便于直接观察的，所以我们将电阻的大小转化成所串联的小灯泡的亮度来观察，即在电压一定时，灯泡越亮，表明电阻越小，即通过观察小灯泡的亮度来比较电阻丝阻值的大小，故A正确；B.为了探究导体电阻与导体长度的关系，应控制横截面积和材料相同，长度不同，应选用编号①和②两根电阻丝进行实验，故B正确；C.为了探究导体电阻与导体材料的关系，应控制横截面积和长度相同，材料不同，应选用编号①和④两根电阻丝进行实验，故C正确；D.若选用编号①和③两根电阻丝进行实验，①③的材料和长度相同、横截面积不同，横截面积越大，电阻越小，①的横截面积小，电阻大，电流小，灯泡暗，故D错误。
