《2025年尖子生题库九年级物理人教版》

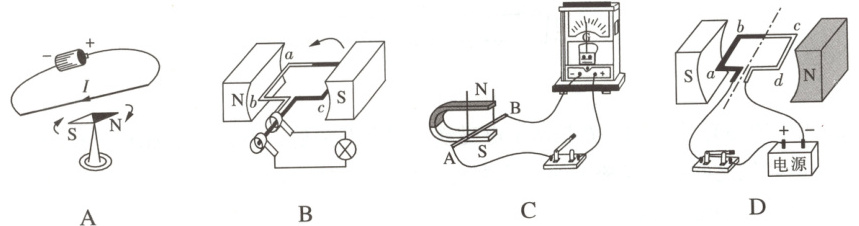

6. (多选)如图20-24是一种手腕上佩戴的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运动时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动的步数。“计步器”的基本原理与下列哪幅图不相同(AD)

答案： 6.AD[解析]根据“计步器”的特点可知，当塑料管运动时，磁铁在管中反向运动，切割线圈而产生电流，因此，计步器的基本原理是电磁感应，产生电流的过程中将机械能转化为电能。A图是奥斯特实验，说明了电流周围存在着磁场，与“计步器”的基本原理不同，故A符合题意；B图和C图中电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故BC不符合题意；D图中电路有电源，是通电线圈在磁场中受力转动，与“计步器”的基本原理不同，故D符合题意。

1. 科技发展 如图20-25中这把看上去普普通通的剪刀，其实非常有创意，剪刀的手柄处套有两个磁铁，其中拇指所握的一端把手有一个开关按键，这个按键是用来调整磁铁的极性。当把手处两个磁铁为同名磁极时，剪刀就会自动地叉开口，方便你剪裁物品；当把手两个磁铁为异名(上面两空均选填“同名”或“异名”)磁极时，剪刀口就会稳固地合起来，需要一定的力度才能将它打开，从而增强了剪刀的安全性。小磁针静止后能够恒指南北是因为受到地磁场的作用。

答案： 1.同名 异名 地磁场[解析]当把手处两个磁铁为同名磁极时，由于同名磁极相互排斥，剪刀就会自动地叉开口；当把手两个磁铁为异名磁极时，由于异名磁极相互吸引，剪刀口就会稳固地合起来；地球本身就是一个大磁体，周围存在地磁场，小磁针静止时能恒指南北是因为受到地磁场作用。

2. 如图20-26，螺线管的上方放置一个小磁针，螺线管左方的水平地面上放置一个铁块。闭合开关后，小磁针静止时左端为S(选填“S”或“N”)极。当滑片P向左滑动时，铁块受到的摩擦力的大小将变小(选填“变大”“变小”或“不变”)。

答案： 2.S 变小[解析]根据螺线管中电流的方向和线圈的绕向，利用安培定则可判断出螺旋管的左端为N极，右端为S极，当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，因此可以确定小磁针的左端为S极，右端为N极。当滑片P向左滑动时，滑动变阻器接入电路的阻值变大，电路中的电流变小，通电螺线管的磁性变弱，对铁块的吸引力变小，故铁块受到的摩擦力将变小。

3. 小刚将“$220 V 100 W$”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图20-27，他发现发光的灯丝晃动了，这是因为通电导体在磁场中受到力的作用；该灯正常工作$1 h$消耗的电能是0.1$ kW·h$，如该灯泡接在$110 V$的电路上，它的实际功率是25$ W$。(不考虑灯丝电阻的变化)

答案： 3.通电导体在磁场中受到力的作用 0.1 25[解析]发光的灯丝晃动是因为通电导体在磁场中受到力的作用；灯泡正常工作时的功率是100W = 0.1kW，则该灯正常工作1h消耗的电能W = Pt = 0.1kW×1h = 0.1kW·h；该灯泡接在110V的电路上，且灯泡的电阻不变，实际电压变为额定电压的一半，根据P = $\frac{U^2}{R}$可知，实际功率变为原来的四分之一，即P实 = 100W×$\frac{1}{4}$ = 25W。

4. 如图20-28是山山设计的汽车尾气中$CO$排放量的检测电路，当$CO$浓度高于某一设定值时，电铃发声报警，图中气敏电阻$R_0$的阻值随$CO$浓度的增大而减小，电铃应接在BD(选填“BD”或“AC”)之间；电磁铁的上端为S(选填“N”或“S”)极。

答案： 4.BD S[解析]当CO浓度高于某一设定值时，气敏电阻R的阻值减小，根据欧姆定律可知，电路中电流增大，电磁铁磁性增强，衔铁向下，电铃发声报警，电铃应接在“B”和“D”之间；根据安培定则，可判断出电磁铁的上端为S极。
