《2025年尖子生题库九年级物理人教版》

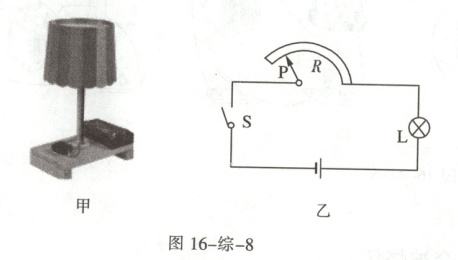

1. 跨学科实践 同学们制作了一个简易调光台灯(如图 16-综-8 甲所示)，图乙是其电路原理图。灯泡选择的是发光二极管 LED，LED 具有单向导电性。指针 P 顺时针调节过程中，灯泡变亮。

答案： 1.单向导电 亮[解析]指针P顺时针调节过程中，变阻器接入电路的电阻变小，电路中电流变大，灯泡变亮。

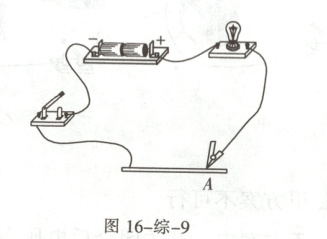

2. 如图 16-综-9 所示，A 为一根铅笔芯，闭合开关后，小灯泡发光，将夹子在铅笔芯上移动时，小灯泡的亮度会发生变化。如果断开开关，铅笔芯的电阻阻值不等于(选填“等于”或“不等于”)零。实验过程中，发现灯泡亮度变化不够明显，应选用较细(选填“粗”或“细”)的铅笔芯。

答案： 2.不等于 细[解析]如果断开开关，由于电阻的大小与电流、电压无关，所以铅笔芯的电阻阻值不变，电阻值不等于零；实验过程中，发现灯泡亮度变化不够明显，说明电流的变化比较小，即电阻变化较小，故应选用电阻较大的铅笔芯，即应选用较细的铅笔芯。

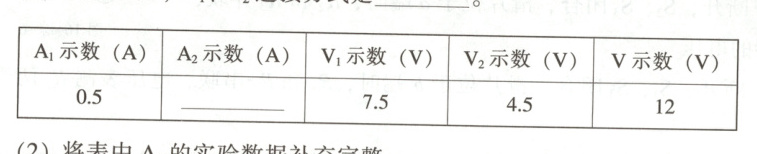

3. 小刚同学按如图 16-综-10 所示的电路进行实验，得到下列的实验数据。

(1) 由图可知，$L_1$、$L_2$ 连接方式是串联。
(2) 由表中 $A_1$ 的实验数据补充完整。
(3) 由表中的实验数据 $V_1$、$V_2$、V 的示数可得出结论：

答案： 3.
(1)串联
(2)0.5
(3)串联电路中总电压等于各部分电压之和[解析]
(1)根据题中电路图可知，L₁、L₂顺次连接，因此L₁与L₂串联；
(2)由串联电路中各处的电流相等可知，电流表A₁表示数和A₂表示数相等，则为0.5A；
(3)由表格数据可知，电压表V的示数等于电压表V₁和V₂的示数之和，故可得结论：串联电路中总电压等于各分电压之和。

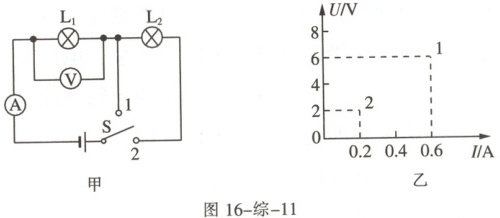

4. 如图 16-综-11 甲所示，当开关 S 由接点 1 转到 2 时，电压表示数变化如图乙所示，则电源电压是6V，开关接 2 时，灯泡 $L_2$ 两端的电压是4V。

答案： 4.6 4[解析]由题中电路图可知，当开关S接1时，电路为L₁的简单电路，电压表测电源电压，由题图乙可知，电源电压U=6V；当开关S接2时，两灯泡串联，电压表测L₁两端的电压，由题图乙可知，此时灯泡L₁两端的电压U₁=2V；根据串联电路的电压规律可知，此时灯泡L₂两端的电压U₂=U - U₁=6V - 2V=4V。
