《2025年尖子生题库九年级物理人教版》

1. 在跨学科实践课上，同学们开展了“使用测电笔辨别相线和中性线”的活动。如图 19-6 所示，测电笔的氖管发光，说明被检测的插孔与相线相连，此时，测电笔与人体之间的连接方式是串联。

答案： 1.相线　串[解析]使用测电笔辨别相线和中性线时，笔尖接触被测物体，人体接触笔尾金属体，与测电笔串联，若氖管发光，说明被测物体与相线相连通。

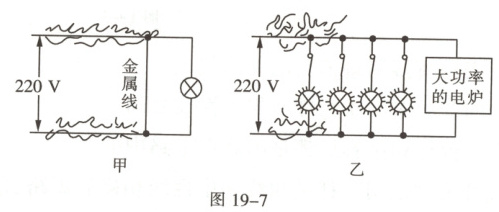

2. 家庭电路中的电线燃烧起来，图 19-7 甲产生的原因是短路，图乙产生的原因是用电器总功率过大。

答案： 2.短路　用电器总功率过大[解析]由题图甲可知:导线和用电器并联，发生短路，导致干路电流过大，使导线燃烧;由题图乙可知:同时工作的用电器太多，故电路中的总功率过大，根据P=UI，U一定时，P越大，I越大，当电流过大时，根据焦耳定律Q=I²Rt，在电阻和通电时间相同的情况下，电流越大，产生的热量越多，故导致导线燃烧。

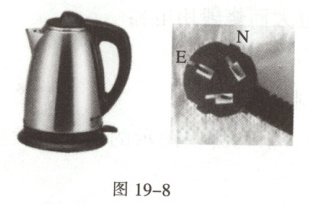

3. 如图 19-8，电热水壶应使用三脚插头，插头上标有 E 的导线应该与电水壶的外壳相连，若该电水壶正常工作时电流为 5 A，则电热水壶的电阻为44$\Omega$。用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路短路，使空气开关跳闸。

答案： 3.外壳　44　短路[解析]电热水壶有金属外壳，要使用三脚插头及与之配套的三孔插座，让金属外壳接地以防止用电器漏电后，导致金属外壳带电而发生触电事故;三脚插头上标“E”的导线应该与电水壶的外壳相连;由I = U/R得，R = U/I = 220V/5A = 44Ω。若不慎有水溅入旁边的插座里，会造成电路短路，电路电流过大，使空气开关跳闸。

4. 家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是并联，其中电饭煲是利用电流的热效应工作的。如图 19-9 所示的 B 点是灯头接导线的螺丝，当电路中的开关闭合时，灯不亮，经检查发现 AB 之间出现了断路，则站在地面上的人用手接触电路中的 B 点会(选填“会”或“不会”)触电。

答案： 4.并　热效应　会[解析]家庭电路中，电冰箱、电饭煲、日光灯等全部并联，这样可以在额定电压下工作，而且互相不影响;电饭煲工作时电能转化为内能，是利用电流的热效应工作的;断开开关，B处还和相线相连，接触B点，相当于接触相线，因此会发生触电事故。

5. 小明家有一个规格为“220 V 1000 W”的用电器，该用电器可能是电饭锅(选填“台灯”“电饭锅”或“电风扇”)，该用电器工作时主要将电能转化为内能。如图 19-10，开关闭合后，灯不亮(选填“亮”或“不亮”)。

答案： 5.电饭锅　内　不亮[解析]台灯的额定功率一般小于40W，电饭锅的额定功率在1000W左右，电视机的额定功率在200W左右，所以规格为“220V　1000W”的用电器可能是电饭锅。电饭锅在工作的过程中，电能主要转化为内能。开关闭合后，灯不亮，因为灯没有接中性线。
