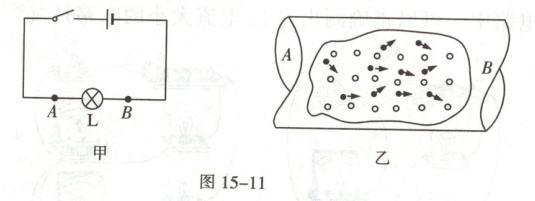

3. 如图 15-11 甲所示，闭合开关后，通过灯 L 的电流方向是从A到B；如图乙所示，实心点代表电子，箭头是其运动方向，则该金属导体中的电流方向是从B到A。(以上两空均选填“A 到 B”或“B 到 A”)

答案： 3.A到B　B到A[解析]由题图知，电源的左端是正极，右端是负极，闭合开关后，电流从电源正极出发，经电灯回到电源的负极，所以通过灯L的电流方向是从A到B;因为将正电荷定向移动的方向规定为电流的方向，而题图中电子运动的方向是从A到B，因此金属导体中电流的方向是从B到A。

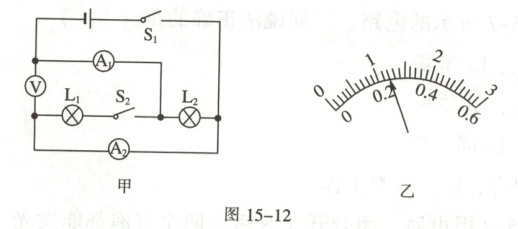

4. 如图 15-12 甲所示，闭合$S_1$、$S_2$，两电流表的指针均如图乙所示。当$S_1$、$S_2$都闭合时，两灯并(选填“串”或“并”)联，通过$L_1$的电流为0.24$A$；若只闭合$S_1$，电流表$A_1$示数为0.96$A$。

答案： 4.并　0.24　0.96[解析]由题图甲可知，当S₁、S₂都闭合时，电流从正极流出，经过开关S₁后分成两支，一支通过L₂，另一支通过A₂、L₁、S₂，汇合后经电流表A₁回到电源负极，所以两灯是并联的;两开关都闭合时，A₁测干路电流，A₂测L₁支路的电流，根据并联电路的电流特点知，A₁的示数应大于A₂的示数，而两电流表的指针位置相同，所以A₁使用0~3A量程，分度值为0.1A，示数为1.2A，即干路电流为1.2A，A₂使用0~0.6A量程，分度值为0.02A，示数为0.24A，即通过L₁的电流为0.24A;由并联电路的电流特点可知，通过L₂的电流I₂=I−I₁=1.2A−0.24A=0.96A，当仅闭合S₁时，只有L₂连入电路中，电流表A₁测L₂的电流，因并联电路各支路互不影响，所以通过L₂的电流不变，即此时A₁的示数为0.96A。

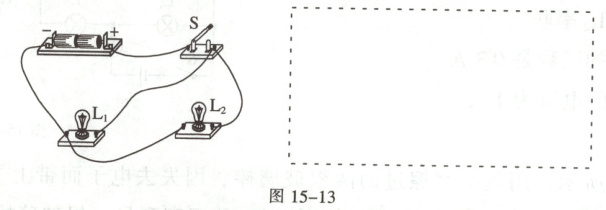

1. 根据实物图的连接方式，在虚线框中画出相应的电路图。

答案：
1.如图15ʹ-1所示[解析]由实物图可知，两灯并联，开关S在干路上并且接在电源正极与灯之间。
　　　　　　　　

2. 如图 15-14 所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯并联，开关 S 同时控制两灯，电流表测量干路电流，导线不能交叉。

答案：
2.如图15ʹ-2所示[解析]开关接在干路上，同时控制两灯;电流表测量干路电流，电流表串联在干路上。
