5. 如图 15-5 所示，在探究“并联电路的电流规律”时，闭合开关 S 后，电流表$A_1$的示数是$0.1 A$，电流表$A_2$的示数是$0.3 A$，则电流表 A 的示数是(D)

A.$0.1 A$
B.$0.2 A$
C.$0.3 A$
D.$0.4 A$

答案： 5.D[解析]由题图知，两电阻并联，电流表A₁测R₁支路的电流，电流表A₂测R₂支路的电流，电流表A测干路电流，因并联电路中干路电流等于各支路电流之和，所以电流表A的示数：$I_A=I_{A1}+I_{A2}=0.1A+0.3A=0.4A。$

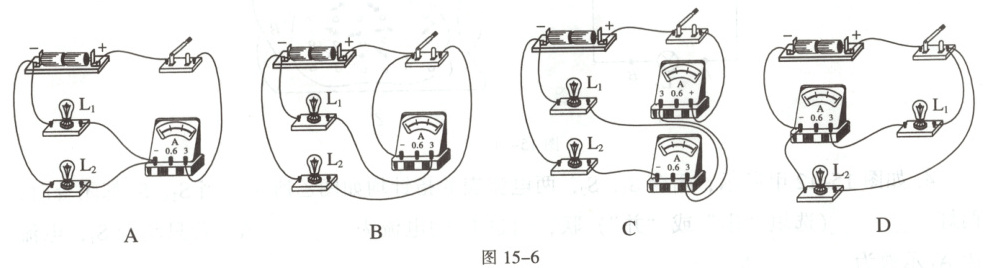

6.(多选)以下电路中，可以正确测出灯$L_1$电流大小的电路是(CD)

答案： 6.CD[解析]A.两只灯泡并联，电流表在干路位置，测量的是干路电流，故A不符合题意;B.两只灯泡并联，电流表与L₁串联，测量通过L₁的电流，但是进入电流表的电流方向错误，故B不符合题意;C.两只灯泡并联，一只电流表在干路位置，另一只电流表与L₂串联，测量通过L₂的电流，两电流表示数之差，就是通过灯泡L₁的电流，故C符合题意;D.两只灯泡并联，电流表与L₁串联，测量通过L₁的电流，故D符合题意。

7.(多选)如图 15-7 所示的电路，下列说法正确的是(BC)

A.闭合$S_1$、$S_2$，$L_1$、$L_2$串联
B.闭合$S_1$、$S_2$，$L_1$、$L_2$并联
C.只闭合$S_3$，$L_1$、$L_2$都工作
D.$S_1$、$S_2$、$S_3$都闭合，$L_1$、$L_2$都工作

答案： 7.BC[解析]AB.闭合S₁、S₂，L₁、L₂为并联，故A错误，B正确;C.只闭合S₃，该电路为串联电路，L₁、L₂都工作，故C正确;D.S₁、S₂、S₃都闭合，电源的两端被导线连接，电源短路，L₁、L₂都不工作，故D错误。

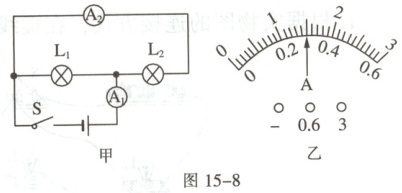

8.(多选)如图 15-8 甲电路，闭合开关 S 后，两个灯泡都能发光，乙图为电流表$A_1$指针的位置，如果电流表$A_2$的读数是$0.5 A$，则下列说法正确的是(AD)

A.电流表$A_1$一定连接“3”接线柱
B.灯泡$L_1$和$L_2$串联
C.电流表$A_1$的读数是$0.3 A$
D.通过灯$L_1$的电流为$1 A$

答案： 8.AD[解析]由题图可知，灯泡L₁和L₂并联，电流表A₁测量干路电流，电流表A₂测量通过L₂的电流;因为并联电路中干路电流大于任一支路的电流，且电流表A₂的读数是0.5A，所以由题图知电流表A₁一定选用大量程，即一定连接了“3”接线柱，则由题图乙可知电流表A₁的示数是1.5A，即干路电流I=1.5A，因为I=I₁+I₂，所以通过灯L₁的电流I₁=I−I₂=1.5A−0.5A=1A，故AD正确，BC错误。

1. 如图 15-9 所示，用丝绸摩擦过的两根玻璃棒，因失去电子而带上了正 电荷，手持其中一根玻璃棒靠近另一根被吊起的玻璃棒时，能观察到另一根玻璃棒远离的现象，说明了同种电荷相互排斥。

答案： 1.正　相互排斥[解析]摩擦起电是电子的转移，得到电子的带负电，失去电子的带正电，跟丝绸摩擦过的玻璃棒因失去电子而带正电，丝绸得到电子而带负电;用丝绸摩擦两根玻璃棒，玻璃棒带的电荷是相同的，手持其中一根玻璃棒，靠近另一根被吊起的玻璃棒，发现被吊起的玻璃棒被推开，这表明同种电荷之间是相互排斥的。

2. 如图 15-10 所示，两只水果点亮了一只发光二极管，此时水果是这个电路里的 (选填“电源”或“用电器”)；两水果之间是串联(选填“串联”或“并联”)的。

答案： 2.电源　串联[解析]两只水果点亮了一只发光二极管，水果电池是将化学能转化为电能，水果是这个电路里的电源;题图中电流只有一条路径，因此两水果之间是串联的。
