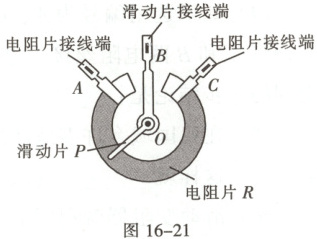

3. 新型油电混合动力汽车在下坡行驶时发电机给蓄电池充电，此时蓄电池可看做用电器 (选填“电源”或“用电器”)；如图16-21所示为车载收音机的音量旋钮电位器结构原理图，如果将A、B两接线柱接入电路中，顺时针旋转音量旋钮时，音量将变大。

答案： 3.用电器A、B【解析】给汽车蓄电池充电时，蓄电池消耗电能，所以此时蓄电池相当于用电器；顺时针旋转音量旋钮时，音量将变大，则表明电阻是变小的，即连入电路中电阻的长度会变短，故应将A、B两接线柱连入电路。

1. 在“探究串联电路电压的特点”实验中：

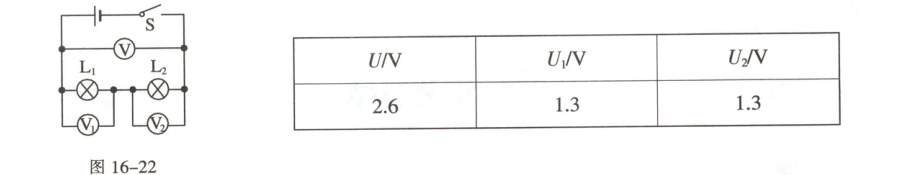

某实验小组利用如图16-22所示的电路图，分别测量了串联电路两端的总电压$U$和灯泡$L_1$、$L_2$两端的电压$U_1$、$U_2$数据如表所示：

(1) 该小组由此得出串联电路的总电压与各部分电压的关系是U₁+U₂=U。(用题中物理量符号表示)
(2) 实验过程中，若$L_1$灯丝断了，观察到电压表$V_1$示数为2.6$ V$，电压表$V_2$示数为0$ V$。
(3) 该实验还有待改进，请写出其中一点：换不同规格的小灯泡再进行多次实验。

答案： 1.
(1)U₁+U₂=U
(2)2.6 0
(3)换不同规格的小灯泡再进行多次实验【解析】
(1)由题图表可知，该小组由此得出串联电路的总电压与各部分电压的关系是：U₁+U₂=U；
(2)实验过程中，若L₁灯丝断了，电压表V₁测灯L₁两端的电压，此时该电压是电源的电压，电压表V₁示数为2.6V，由于电路断路，电压表V₂测灯L₂两端的电压，示数为0V；
(3)该实验还有待改进，电路中应换不同规格的小灯泡再进行多次实验。

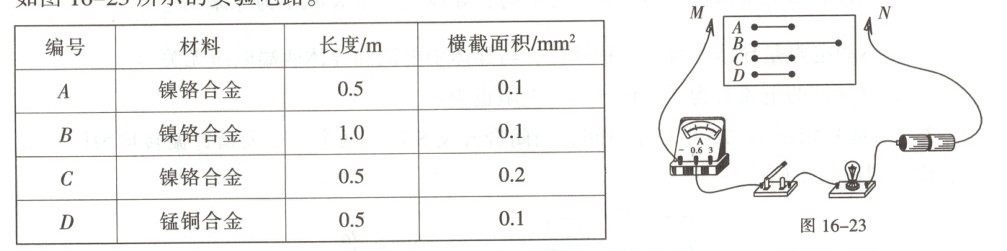

2. 科学探究 在探究影响导体电阻大小的因素时，小兵、小红两位同学做出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关。实验室提供了4根电阻丝，材料如表。为了验证上述猜想，他们设计了如图16-23所示的实验电路。

(1) 按照如图所示的实验电路，在$M$、$N$之间分别接上不同的导体，则通过观察电流表示数（或小灯泡亮度）来比较导体电阻的大小。
(2) 为了验证上述猜想②，应该选用编号为A、C两根电阻丝进行实验。
(3) 如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想③(填序号)。
(4) 如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想①(填序号)。分别将A和B两电阻丝接入电路中$M$、$N$两点间时，A电阻丝接入时电流表示数较大，由此得到的初步结论是：导体材料和横截面积一定时，长度越短电阻越小（或长度越长电阻越大）。
(5) 在我国城乡许多地区进行输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就减小(选填“增大”或“减小”)了输电线的电阻。
(6) 滑动变阻器就利用了本实验的某一个结论，滑动变阻器的原理是：通过改变连入电路中电阻丝的长度来改变电阻；“$20 \ \Omega \ 1 A$”其中$20 \ \Omega$表示滑动变阻器的最大电阻值为20Ω；$1 A$表示滑动变阻器允许通过的最大电流为1A。小明把滑动变阻器与小灯泡串联，制成一个调光灯，闭合开关，无论怎么移动滑片，小灯泡的亮度很暗且不变，原因可能是把滑动变阻器下面的两个接线柱接入了电路。

答案： 2.
(1)电流表示数（或小灯泡亮度）
(2)A、C
(3)③
(4)① 导体材料和横截面积一定时，长度越短电阻越小（或长度越长电阻越大）
(5)减小
(6)长度 滑动变阻器的最大电阻值为20Ω 滑动变阻器允许通过的最大电流为1A 把滑动变阻器下面的两个接线柱接入了电路【解析】
(1)实验中，在M、N之间分别接上不同的导体，则通过观察电流表示数（或小灯泡亮度）来比较导体电阻的大小。
(2)要验证电阻与导体的横截面积的关系，应控制导体的长度与材料相同，而导体的横截面积不同，由表中数据可知，应选编号为A、C的两根电阻丝进行实验。
(3)若选用编号为A、D两根电阻丝进行实验，即是选择了长度和横截面积相同、材料不同的两根电阻丝进行实验，故是探究导体的电阻与导体材料的关系，为猜想③。
(4)若选用编号为A、B两根电阻丝进行实验，即是选择了材料和横截面积相同、长度不同的两根电阻丝进行实验，故是探究导体的电阻与导体长度的关系，为猜想①；电阻丝A接入时电流表示数较大，说明电阻丝A的电阻小，而电阻丝A的长度小于电阻丝B的长度，由此得到的结论是：导体材料和横截面积一定时，长度越短电阻越小（或长度越长电阻越大）。
(5)将细的铝质输电线换成较粗的铝质输电线，导线的横截面积增大了，输电线的电阻减小了，导线上损失的电能也就减小了，从而起到节能的效果。
(6)滑动变阻器的原理是通过改变连入电路中电阻丝的长度来改变电阻；20Ω表示滑动变阻器的最大电阻值为20Ω；1A表示滑动变阻器允许通过的最大电流为1A；当把滑动变阻器下方两个接线柱都接入电路中时，相当于把一个定值电阻连入电路中，所以无论怎么移动滑片，小灯泡的亮度都会很暗且不变。
