《2025年尖子生题库九年级物理人教版》

第95页
5. (多选)为了测出未知电阻$R_x$的阻值,某同学利用阻值已知的电阻$R_0$和一只电流表或电压表分别设计了如图17-22所示的四种电路,其中可行的是(电源电压未知且不变) (
BD
)
答案: 5.BD【解析】开关$S_{1}$闭合,$S_{2}$断开时,$R_{0}$、$R_{x}$串联,电流表可以测出通过$R_{x}$的电流$I_{x}$;开关$S_{2}$闭合时为$R_{x}$的简单电路,不能直接或间接测量出$R_{x}$的电压,所以不能求出$R_{x}$的电阻,故A不可行。开关$S_{1}$闭合,$S_{2}$接$1$时电路为$R_{0}$的简单电路,电流表测电路中的电流,根据欧姆定律求出电源的电压;当$S_{2}$接$2$时电路为未知电阻$R_{x}$的简单电路,电流表测通过$R_{x}$的电流$I$,根据$R_{x}=\frac{U}{I}$求出电阻,故B可行。开关$S_{1}$和$S_{2}$都闭合时,$R_{0}$被短路,电压表测量电源电压$U$;只闭合$S_{1}$时,$R_{0}$和$R_{x}$串联,电压表仍测电源的电压,无法测出$R_{x}$两端的电压,所以不能求出$R_{x}$的电阻,故C不可行。开关$S_{1}$和$S_{2}$都闭合时,$R_{0}$被短路,电压表测量电源电压$U$;只闭合$S_{1}$时,$R_{0}$和$R_{x}$串联,电压表直接测量$R_{x}$两端的电压$U_{x}$。根据串联电路总电压等于各串联导体电压之和,求出定值电阻两端的电压$U_{0}=U-U_{x}$,根据$I_{0}=\frac{U_{0}}{R_{0}}$,求出通过定值电阻的电流。根据串联电路电流处处相等,得出通过$R_{x}$电流等于通过定值电阻电流$I_{x}=I_{0}$,根据$R_{x}=\frac{U_{x}}{I_{x}}$求出电阻,故D可行。

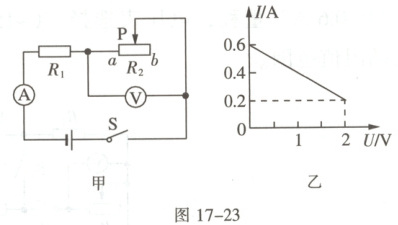

1. 如图17-23甲所示的电路中$R_1$为定值电阻,$R_2$为滑动变阻器,电源电压不变。闭合开关$S$后,滑片$P$从$a$端移动到$b$端,电流表示数$I$与电压表示数$U$的变化关系如图乙所示,则$R_1$的阻值为
5
$\Omega$,电源电压为
3
$V$,$R_2$的最大阻值为
10
$\Omega$。
答案: 1.5 3 10【解析】由题图可知,两电阻串联,电压表测$R_{2}$两端的电压,电流表测电路中的电流。当滑动变阻器接入电路中的电阻为$0$时,电路中的电流最大,由题图乙可知$I_{1}=0.6\ A$,根据欧姆定律可得,电源的电压$U=I_{1}R_{1}=0.6\ A× R_{1}$,当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,由题图乙可知,$I_{2}=0.2\ A$,$U_{2}=2\ V$,滑动变阻器的最大阻值$R_{2}=\frac{U_{2}}{I_{2}}=\frac{2\ V}{0.2\ A}=10\ \Omega$,串联电路中总电压等于各部分电压之和,电源的电压$U=I_{2}R_{1}+U_{2}=0.2\ A× R_{1}+2\ V$,电源的电压不变,$0.6\ A× R_{1}=0.2\ A× R_{1}+2\ V$,解得$R_{1}=5\ \Omega$,电源的电压$U=0.6\ A× R_{1}=0.6\ A×5\ \Omega=3\ V$。
2. 如图17-24所示,电源电压恒定,$R_1 = 30 \Omega$,$R_2 = 60 \Omega$,当开关$S_3$闭合,$S_1$、$S_2$都断开时,电流表的示数为$0.1 A$,则电源电压是
9
$V$;当开关$S_3$断开,$S_1$、$S_2$都闭合时,通过电阻$R_1$的电流是
0.3
$A$,通过电阻$R_2$的电流是
0.15
$A$,电流表的示数是
0.45
$A$。

答案: 2.9 0.3 0.15 0.45【解析】当开关$S_{3}$闭合,$S_{1}$、$S_{2}$都断开时,$R_{1}$与$R_{2}$串联,电流表测电路中的电流,因串联电路中总电阻等于各部分电阻之和,所以,由$I=\frac{U}{R}$可得,电源的电压:$U=IR_{串}=I(R_{1}+R_{2})=0.1\ A×(30\ \Omega+60\ \Omega)=9\ V$;当开关$S_{3}$断开,$S_{1}$、$S_{2}$都闭合时,$R_{1}$与$R_{2}$并联,电流表测干路电流,因并联电路中各支路两端的电压相等,所以,通过两电阻的电流分别为$I_{1}=\frac{U}{R_{1}}=\frac{9\ V}{30\ \Omega}=0.3\ A$,$I_{2}=\frac{U}{R_{2}}=\frac{9\ V}{60\ \Omega}=0.15\ A$,因并联电路中干路电流等于各支路电流之和,所以,干路电流表的示数$I=I_{1}+I_{2}=0.3\ A+0.15\ A=0.45\ A$。
3. 如图17-25所示电路,电源电压保持不变,当开关$S_1$、$S_2$都闭合时,电流表的示数为$0.5 A$,电压表的示数为$3 V$,将电压表和电流表的位置互换后,只闭合开关$S_2$,电流表的示数为$0.2 A$,则定值电阻$R_1$的阻值为
6
$\Omega$,$R_2$的阻值是
9
$\Omega$。
答案: 3.6 9【解析】当开关$S_{1}$、$S_{2}$都闭合时,两电阻并联,电压表测电源的电压,则电源的电压$U=3\ V$,电流表测$R_{1}$支路的电流,由$I=\frac{U}{R}$可知,电阻$R_{1}$的阻值$R_{1}=\frac{U}{I_{1}}=\frac{3\ V}{0.5\ A}=6\ \Omega$;将电压表、电流表的位置互换,只闭合开关$S_{2}$,两电阻串联,电压表测电源的电压,电流表测电路中的电流,此时电路中的总电阻$R=\frac{U}{I}=\frac{3\ V}{0.2\ A}=15\ \Omega$,因串联电路中总电阻等于各部分电阻之和,所以,电阻$R_{2}$的阻值:$R_{2}=R-R_{1}=15\ \Omega-6\ \Omega=9\ \Omega$。
4. 如图17-26所示,电源电压为$8 V$,$R_1$的阻值为$12 \Omega$,滑动变阻器的滑片$P$从一端滑到另一端的过程中,电压表的示数从$3 V$变到$6 V$,则$R_2$的阻值为
4
$\Omega$,滑动变阻器的最大阻值为
16
$\Omega$;若将图中的电压表换成电流表,则其测得的最小电流是
0.4
$A$。
答案: 4.4 16 0.4【解析】当滑片在最左端时,$R_{1}$、$R_{2}$串联,电压表测量电阻$R_{1}$两端的电压,此时电路中的电流最大,$R_{1}$两端的电压为最大值,则最大电流$I_{最大}=\frac{U_{1}}{R_{1}}=\frac{6\ V}{12\ \Omega}=0.5\ A$,因串联电路的总电压等于各电阻两端的电压之和,则电阻$R_{2}$两端的电压:$U_{2}=U-U_{1}=8\ V-6\ V=2\ V$,由$I=\frac{U}{R}$可得$R_{2}$的阻值为$R_{2}=\frac{U_{2}}{I_{最大}}=\frac{2\ V}{0.5\ A}=4\ \Omega$;当滑片在最右端时,$R_{1}$、$R_{2}$与滑动变阻器串联,此时电路中的电流最小,$R_{1}$两端的电压为最小值,则最小电流为$I_{最小}=\frac{U_{1}'}{R_{1}}=\frac{3\ V}{12\ \Omega}=0.25\ A$,由$I=\frac{U}{R}$可得电阻$R_{2}$两端的电压为$U_{2}'=I_{最小}R_{2}=0.25\ A×4\ \Omega=1\ V$,因串联电路的总电压等于各电阻两端的电压之和,则滑动变阻器两端的电压为:$U_{3}=U-U_{1}'-U_{2}'=8\ V-3\ V-1\ V=4\ V$,滑动变阻器的最大阻值为$R_{3}=\frac{U_{3}}{I_{最小}}=\frac{4\ V}{0.25\ A}=16\ \Omega$;若将题图中的电压表换成电流表,则电流表将定值电阻$R_{1}$短路,定值电阻$R_{2}$和滑动变阻器串联,当滑动变阻器的电阻最大时,电路中的电流最小,最小电流值为$I_{小}=\frac{U}{R_{2}+R_{3}}=\frac{8\ V}{4\ \Omega+16\ \Omega}=0.4\ A$。
