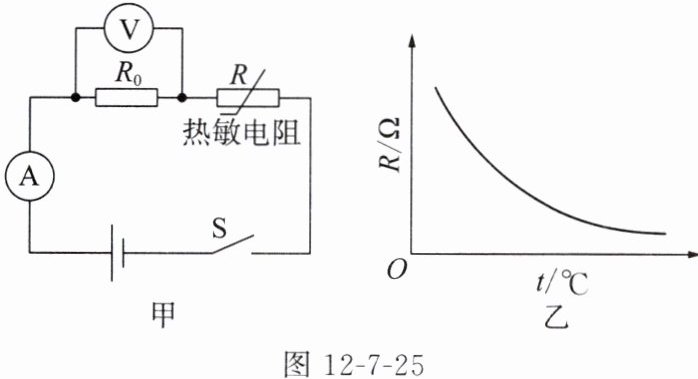

12. 如图12-7-25甲所示的电路中,电源电压不变,R₀为定值电阻,R为热敏电阻,其阻值随温度变化的关系如图12-7-25乙所示。闭合开关S,则：

(1)温度升高时,电压表的示数变大(选填“变大”“变小”或“不变”)。
(2)温度降低时,电压表示数的变化量与电流表示数的变化量的比值不变(选填“变大”“变小”或“不变”)。

答案： （1）变大 （2）不变

13. 如图12-7-26所示的电路中,电阻R₀= 12Ω。闭合开关$S_1,$将单刀双掷开关$S_2$掷于a端,电压表的示数为2.5V；将$S_2$切换到b端,电压表的示数为1.5V,则电阻Rₓ的阻值为8Ω。

答案： 8

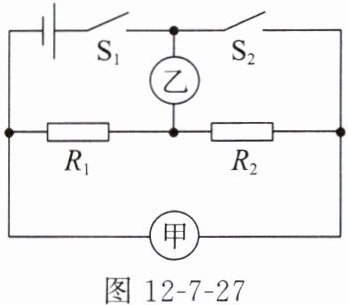

14. 如图12-7-27所示的电路中,电源电压为9V且保持不变$,R_1、$$R_2$为定值电阻,且$R_1= 9Ω。$若开关$S_1、$$S_2$都闭合,甲、乙两表均为电压表,示数之比为5:2,则$R_1、$$R_2$的电阻之比为3∶2$,R_2$的阻值为_________6Ω；若开关$S_1$闭合、$S_2$断开,两表均为电流表,甲、乙两表的示数之比为_________3∶5,电流表乙的示数为_________2.5A。

答案： 3∶2 6Ω 3∶5 2.5

15. R₁、R₂、R₃是三个定值电阻,将它们串联起来接入电路中,如图12-7-28甲所示,闭合开关S后,测得各电阻两端的电压分别为U₁、U₂、U₃；将它们并联起来接入电路中,如图12-7-28乙所示,闭合开关S后,测得通过各支路的电流分别为I₁、I₂、I₃。若U₁＞U₂＞U₃,则三个电阻之间的大小关系为R₁＞R₂＞R₃,图12-7-28乙中通过各个电阻的电流大小关系为I₃＞I₂＞I₁。

答案： $R_{1}＞R_{2}＞R_{3}$ $I_{3}＞I_{2}＞I_{1}$

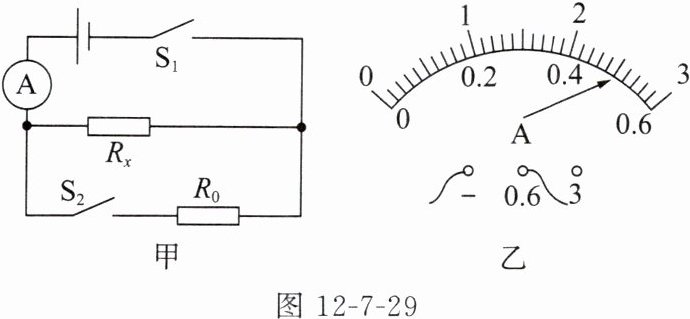

16. 小璋根据老师提供的器材设计了如图12-7-29甲所示的电路,已知电源电压不变,R₀= 18Ω。当只闭合开关$S_1$时,电流表的示数为0.3A；当开关$S_1、$$S_2$均闭合时,电流表的示数如图12-7-29乙所示。电源电压为3.6V,Rₓ的阻值为12Ω。

答案： 3.6 12
