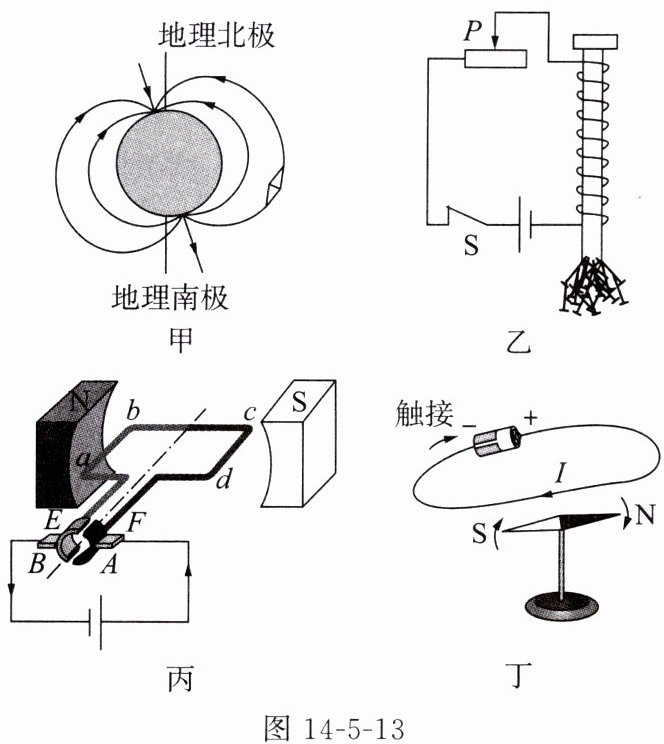

10. 下列关于图 14 - 5 - 13 的说法正确的是(B)。

A.甲：磁感线是真实存在的,可自由转动的小磁针静止时 $ N $ 极大致指向地理的北极
B.乙：铁钉上端是电磁铁的 $ N $ 极,滑动变阻器的滑动头 $ P $ 向左移动时电磁铁能吸引更多的铁钉
C.丙：只对调磁体的 $ N $、$ S $ 极,线圈的转动方向不会发生改变
D.丁：反映的是电动机的工作原理

答案： B

11. 图 14 - 5 - 14 为直流电动机在两个不同时刻的工作状态图,下列分析正确的是(D)。

A.电动机工作时把机械能转化为电能
B.在这两个时刻,磁场方向都是由左向右
C.在甲时刻,导线 $ ab $ 受到的力与导线 $ cd $ 受到的力的方向相同
D.在这两个时刻,导线 $ ab $ 中的电流方向不同,磁场方向相同,因此导线 $ ab $ 受到的力的方向不同

答案： D

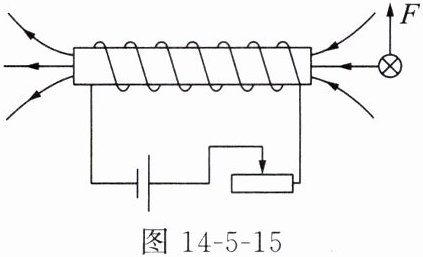

12. “$ \otimes $”表示导线中的电流方向垂直于纸面向里,“$ \odot $”表示导线中的电流方向垂直于纸面向外。若图 14 - 5 - 15 中通电导线受到的力的方向向上,则对于图 14 - 5 - 16 中通电导线受到的力的方向判断正确的是(D)。

答案： D

13. 图 14 - 5 - 17 为电流表的内部结构示意图,它的工作原理是通电导线在磁场中受到力的作用。若电流从电流表负接线柱流入、从正接线柱流出,指针会反方向偏转(可能损坏电流表),可知通电导线在磁场中受力的方向跟电流方向有关。

答案： 磁场 电流方向
