《2025年课堂精练九年级物理全一册北师大版》

1. 原理：通过改变接入电路的电阻线长度来改变电阻。

答案： 接入电路的电阻线长度

2. 使用：①一般与被控制的电路串联；②接法为“一上一下”；③闭合开关前,应将滑动头移到阻值最大处(目的是保护电路)。

答案： 串；一上一下；阻值最大处；保护电路

3. 某滑动变阻器的铭牌上标有“50 Ω 1.5 A”的字样,其中“50 Ω”表示它的电阻值的变化范围是0～50Ω,“1.5 A”表示它允许通过的最大电流是1.5A。

答案： 它的电阻值的变化范围是0～50Ω；它允许通过的最大电流是1.5A

4. 电阻箱与滑动变阻器相比,可以直接______。在电路图中,电阻箱的符号是______。

答案：
读出接入电路电阻的阻值；

1. 如图 12 - 3 - 1 所示,当夹子在铅笔芯上滑动时,灯泡的亮度发生变化,这是通过改变铅笔芯接入电路的长度来改变其电阻大小的,电学实验器材中的滑动变阻器就是根据这一原理制成的。把右侧夹子从铅笔芯右端向左滑动时,灯泡将变亮(选填“亮”或“暗”)。

答案： 长度；滑动变阻器；亮

2. 如图 12 - 3 - 2 所示,电路中的一根导线已经与滑动变阻器的 B 接线柱连接,当滑动变阻器的滑动头 P 向左移动时,要使滑动变阻器接入电路的电阻变小,另一根导线应与滑动变阻器的C(选填“A”“C”或“D”)接线柱连接。

答案： C

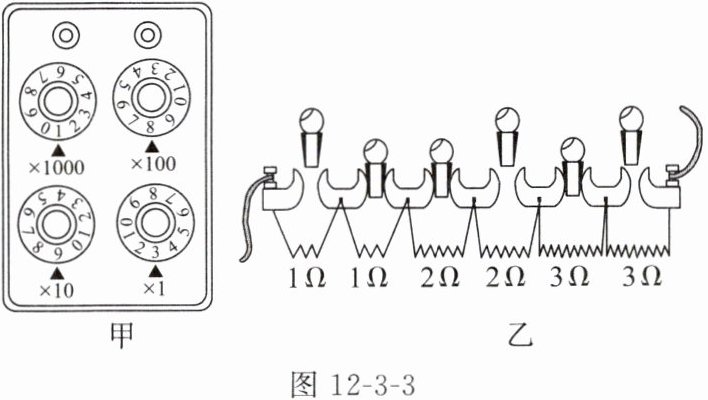

3. 如图 12 - 3 - 3 甲所示的电阻箱接入电路的电阻大小是1893Ω。插孔式电阻箱的读数方法是：拔出的铜塞所对应的电阻丝的阻值相加,就是它接入电路电阻的阻值。如图 12 - 3 - 3 乙所示的电阻箱接入电路电阻的阻值是6Ω。

答案： 1893；6

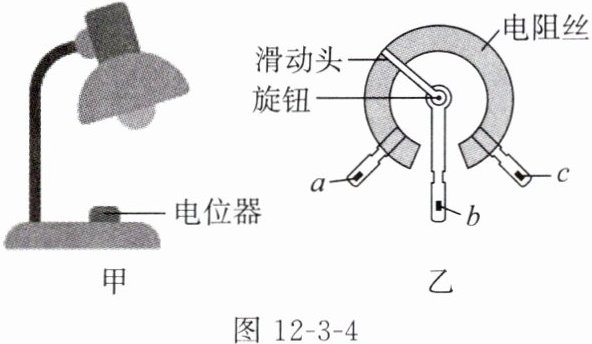

4. 如图 12 - 3 - 4 所示,甲为亮度可调的台灯,电位器是调节其亮度的装置；乙为电位器的内部结构示意图,a、b、c 是它的三个接线柱,旋钮带动滑动头转动。若顺时针旋转旋钮时灯泡发光变亮,则需将b和c(选填“a 和 b”“a 和 c”或“b 和 c”)接线柱接入电路。

答案： b和c

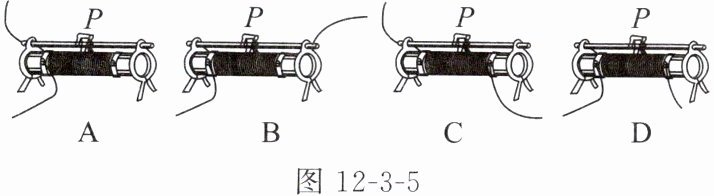

1. 图 12 - 3 - 5 是滑动变阻器接入电路的四种方式,其中,当滑动头 P 向左移动时,接入电路的电阻变大的是(C)。

答案： C
