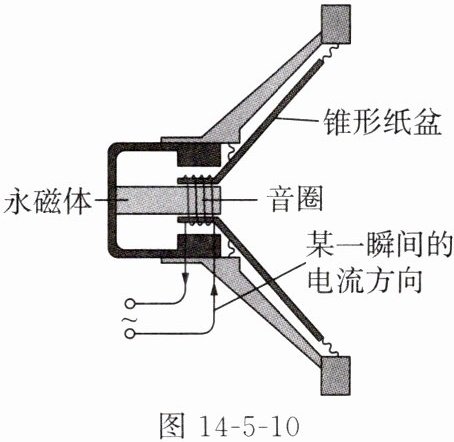

7. 图 14 - 5 - 10 为一个动圈式扬声器的结构示意图,某一瞬间通过其音圈的电流方向如图所示,则音圈的右端为S(选填“$ N $”或“$ S $”)极,跟永磁体相互作用,带动锥形纸盆运动；当电流方向改变时,音圈的运动方向改变(选填“改变”或“不变”)。此装置中的能量转化情况是电能转化为机械能。

答案： S 改变 电能转化为机械能

8. 如图 14 - 5 - 11 所示,将两根竖直放置的光滑金属导轨(足够长)与电路连接,两导轨之间有一方向垂直于纸面向里的磁场区域(用“$ × $”表示磁场方向),重为 $ G $ 的金属杆 $ ab $ 与上端固定的绝缘轻质弹簧相连,并与两导轨接触良好。闭合开关,当 $ ab $ 静止时弹簧无形变。若仅改变电路中的电流方向,$ ab $ 再次静止时弹簧被拉伸(选填“拉伸”或“压缩”),你推测的理由是开始弹簧无形变，说明磁场对 ab 的作用力方向竖直向上，当仅改变电流方向时，磁场对 ab 的作用力方向变为竖直向下，与重力方向相同，则弹簧被拉伸。

答案： 拉伸 开始弹簧无形变，说明磁场对 ab 的作用力方向竖直向上，当仅改变电流方向时，磁场对 ab 的作用力方向变为竖直向下，与重力方向相同，则弹簧被拉伸

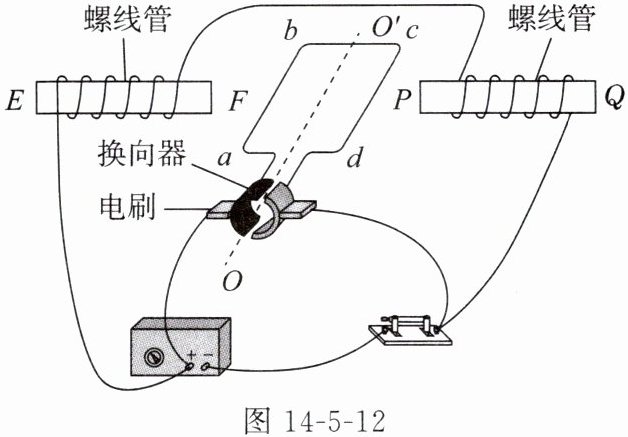

9. 图 14 - 5 - 12 为某电动机的原理图,$ EF $、$ PQ $ 为螺线管,$ abcd $ 为电动机的线圈,$ OO' $ 为转轴。闭合开关,从 $ O $ 点沿转轴观察,线圈顺时针转动,则(C)。

A.螺线管 $ F $ 端为 $ N $ 极,$ P $ 端为 $ N $ 极
B.螺线管 $ F $ 端为 $ S $ 极,$ P $ 端为 $ S $ 极
C.若仅将电源的正、负极对调,从 $ O $ 点沿转轴观察,线圈仍顺时针转动
D.若仅将电源的正、负极对调,从 $ O $ 点沿转轴观察,线圈将逆时针转动

答案： C
